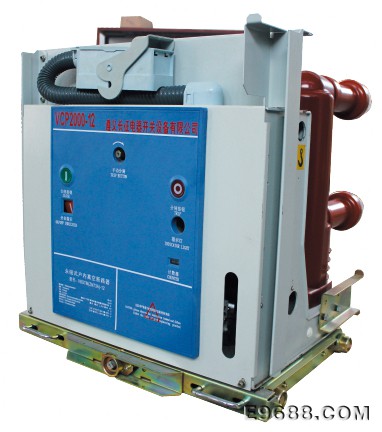

VCP200型户内高压真空断路器
1、概述
VCP200型户内高压真空断路器是三相交流50Hz、额定电压为72~12千伏户内高压开关设备。作为电网设备、工矿断路器符合我国国家标准GB1984-2003《高压交流断路器》、J3355-96《3.6~405KV户内交流高压真空断路器》、DL403-91《10~35k∨户内高压真空断路器订货技术条件》和相关的C、DN、VDE标准及其他先进工业化国家的标准要求。
并具有可靠的联锁功能。
VCP2000型户内高压真空断路器可进行频繁的操作,具有多次开断和快速重合闸的能力。

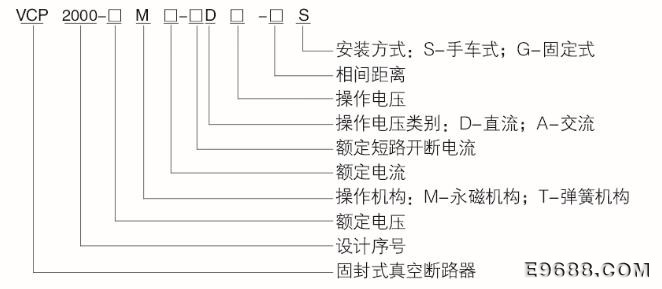

2、产品型号及含义
3、正常使用条件
3.1海拔高度:不超过2000m。
3.2环境温度:最高温度:+40℃;最低温度:-15℃(允许-30°℃时储运);日平均温度不大于35℃C。
33环境湿度:日平均相对湿度:≤95%,月平均相对湿度:≤90%;日平均饱和蒸气压:≤22×10-3MPa月平均饱和蒸气压:≤18×10-3MPa。
3.4无火灾、爆炸危险,严重污秽、化学腐蚀及剧烈震动的场所。
35电磁干扰范围:在二次系统中感应的电磁干扰的幅值不超过16k∨。
3.6若有特殊使用条件,请在订货时和制造厂协商。
4、结构特点
4.1零部件少:固封极柱配超低阻型真空灭弧室,将真空灭弧室、主导电回路、绝缘支撑等有机的组合成一个集成固封极柱;永磁操动机构省去了传统机构复杂易损的储能、锁扣等机械装置。由于简化了结构,其零件教量较传统减少了70%以上,从而大大提高了机构的可靠性和寿命。
