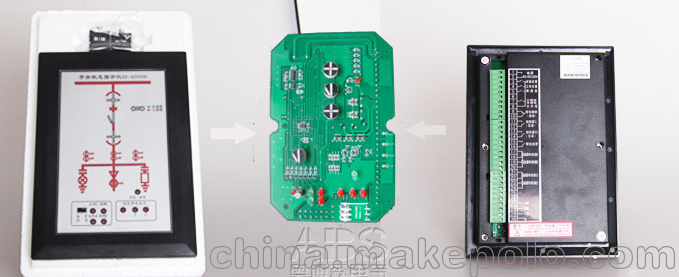

SK-9300M开关状态指示仪

SK-9300M开关状态指示仪系列产品为超薄型结构，适用于中门（断路器室）安装。先在中门上开119×179mm矩形孔，将其装入，然后用四个螺钉紧固即可（若装在中门，可在门内反面装上防爆罩。）插拔式侧面引出线可用金属罩封闭或用尼龙套管隔离。

SK-9300M使用方法

    1、按端子的功能将配线接好，并校对准确后通电。
   2、将各开关量输入端对开关量输入参考端短接一下，观察对应功能的指示灯是否正常点亮或熄灭。
   3、带电指示器的各个输入端分别接上对应的高压带电传感器，某相高压试验时，对应的带电指示灯点亮，有闭锁功能时闭锁灯点亮，闭锁有效，闭锁输出触点断开；高压断开后带电指示灯熄灭，闭锁解除，解锁灯点亮，闭锁输出触点闭合。

SK-9300M系列开关状态指示仪主要功能：
1.断路器状态指示功能
2.带电显示，闭锁和验电功能
3.智能语音防误提示功能
4.温湿度显控制功能
5.rs485通讯输出功能
主要技术指标
工作电压：AC220±10%  50Hz
工作温度：-20~70℃极限工作温度：-10-55℃
相对湿度：≤95%
功耗：≤10W

外形尺寸：220*155*32mm
开孔尺寸：197X132mm
订货说明：在询价、订货时，请提供以下参数：
订货型号，数量，交货日期
