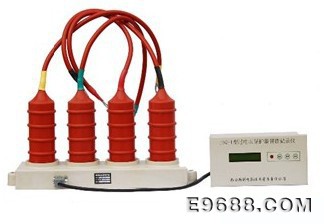

品牌/型号：安峡/开关柜专用避雷器 - 6～35kV户内组合避雷器（过电压保护器）
响应时间：0.5μs~10s（s）ms
品牌：安峡
温度范围：-40℃~+60℃℃
最大放电电流：65KAA
最大操作电压：13.5Kv~51KvV
加工定制：是
标称放电电流：5KA
产品介绍: 交流三相组合式避雷器（过电压保护器）主要用于35KV及以下电力系统中，保护变压器、开关、母线、电动机、并联补偿电容器等电气设备，可限制大气过电压及各种真空断路器引起的操作过电压，对相地和相间的过电压均能起到可靠的限制作用。
三相组合式过电压保护器由四只避雷器组成图示四星型接法，从而使各相地、相间的过电压都得到保护。由于结构上的巧妙配合，使一台避雷器起到6只避雷器的作用。同时克服了简单的三只避雷器星形接法不能更好保护相间过电压的缺点。（与被保护设备的A、 B 、C三相线连接的元件称为相元件，与地线连接的元件称为地元件）。
典型的电站用避雷器参数 kV
| 避雷器型号 | 额定电压Uc （有效值） | 接线方式 | 避雷器持续运行电压 Uc （有效值） | 标称放电电流5kA | |||
| 电站用避雷器 | |||||||
| 陡波冲击电流残压 | 雷电冲击电流残压 | 操作冲击电流残压 | 直流U1mA参考电压不小于 | ||||
| （峰值不大于） | |||||||
| HY5WZ-5/13.5*5/13.5 | 5 | 相—地相---相 | 4.0 | 15.5 | 13.5 | 11.5 | 7.5 7.2 |
| HY5WZ-10/27*10/27 | 10 | 相—地相---相 | 8.0 | 31.0 | 27.0 | 23.0 | 15.0 14.4 |
| HY5WZ-17/45*17/45 | 17 | 相—地相---相 | 13.6 | 51.8 | 45.0 | 38.3 | 25.0 24.0 |
| HY5WZ-51/150*51/134 | 51 | 相—相相---地 | 40.8 | 170.0 154.0 | 150.0 134.0 | 134.0 114.0 | 84.0 73.0 |
典型的电机用避雷器参数 kV
| 避雷器型号 | 额定电压Uc （有效值） | 接线方式 | 避雷器持续运行电压 Uc （有效值） | 标称放电电流5kV | 标称放电电流2.5kV（电动机用） | ||||||
| 陡波冲击电流残压 | 雷电冲击电流残压 | 操作冲击电流残压 | U1mA≥ | 陡波冲击电流残压 | 雷电冲击电流残压 | 操作冲击电流残压 | U1mA≥ | ||||
| (峰值不大于) | (峰值不大于) | ||||||||||
| HY2.5WD-4/11.6*4/9.5 HY5WD-4/11.6*4/9.5 | 4 | 相—相相---地 | 3.2 | 13.0 10.7 | 11.6 9.5 | 9.4 7.6 | 7.0 5.7 | 13.0 10.7 | 11.6 9.5 | 9.4 7.6 | 7.0 5.7 |
| HY2.5WD-8/23.3*8/18.7 HY5WD-8/23.3*8/18.7 | 8 | 相—相相---地 | 6.3 | 26.2 21.0 | 23.3 18.7 | 18.7 15.0 | 14.0 11.2 | 26.2 21.0 | 23.3 18.7 | 18.7 15.0 | 14.0 11.2 |
| HY2.5WD-13.5/38.7*13.5/31 HY5WD-13.5/38.7*13.5/31 | 13.5 | 相—相相---地 | 10.5 | 43.3 34.7 | 38.7 31.0 | 31.0 25.0 | 23.2 18.6 | 43.3 34.7 | 38.7 31.0 | 31.0 25.0 | 23.2 18.6 |
