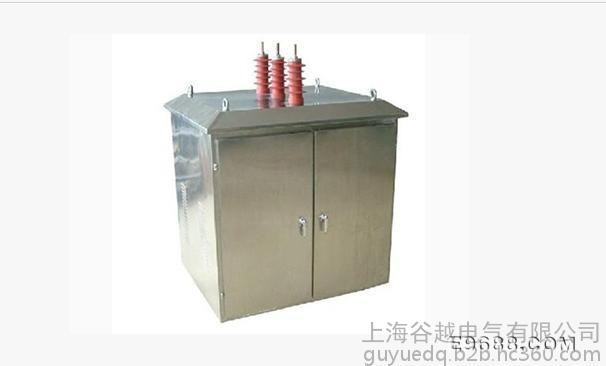

产品概述 柱上式高压无功自动补偿装置(以下简称装置)适用于10KV或6KV配电线路中，通过对电容器的自动控制投切，实现对线路电压和无功的综合控制，能有效的提高线路的功率因数、降低线路损耗、改善供电线路电压质量。 本装置可根据用户技术要求设定参数，装置自动判断、分析，通过时间、电压、时间电压、功率因数和电压无功五种控制方式，实现高压并联电容组的自动投切。同时本装置还具备完善的保护功能，具有电容器过流速断保护、过电压保护、欠电压保护、电压谐波保护、电容器延时投切保护、缺相保护、故障自锁和日动作次数限制等功能，具有有线和无线通讯功能。 装置构成 本装置由跌落式熔断器、氧化锌避雷器、电压互感器、电容器投切专用高压真空接触器、户外电流互感器、高压并联电容器，控制器及箱体、安装金具等组成。 性能特点 柱上式高压无功自动补偿装置的工作原理为根据线路负荷特点，设置相应的控制方式，当闭合跌落式熔断器后，装置自动进入运行状态，电压互感器为高压无功补偿自动控制装置及高压真空接触器提供交流工作电源及采样信号，装置通过采集6KV或10KV线路的电压、电流及电容器电流信号，通过设定的五种控制方式，即时间、电压、时间电压、功率因数和电压无功，其中任一种方式自动控制电容器的投切。 技术参数 1、额定电压：6KV-10KV 2、相数：三相 3、频率：50Hz 4、补偿容量：根据线路的无功需求确定 5、控制电压： VAC:220V或100V 6、控制方式：可选 7、通讯接口：RS232/485 8、高压线路补偿结构形式 安装方式：单杆或双杆安装 箱体结构：一体化 电容器分组：1-12组
