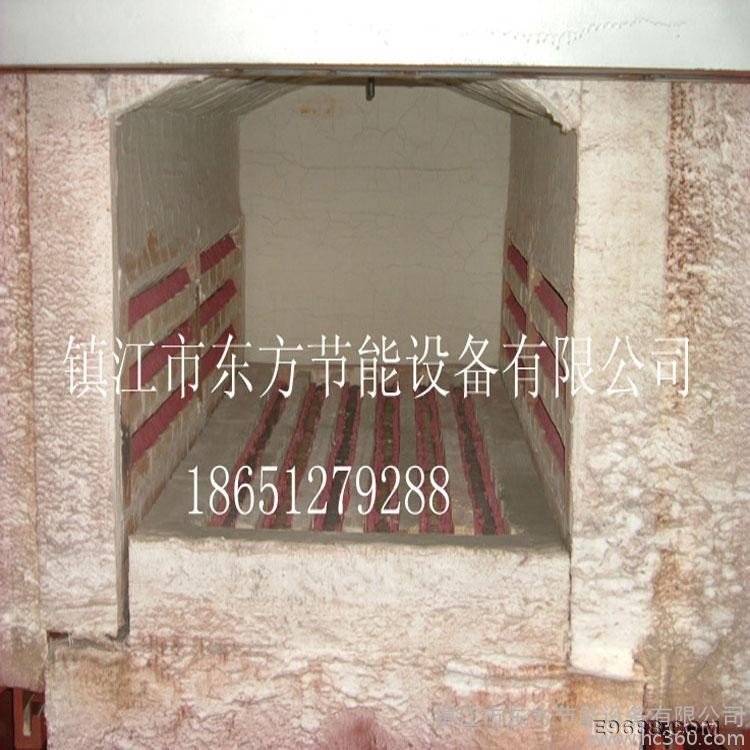

高温电阻加热炉结构与一般标准型台车电阻炉相似，外壳由钢板和型钢焊接而成，炉体底部与台车轻轨连为一体，用户安装简单，操作容易，电炉炉衬材料采用超轻质 0.6g/cm3节能耐火保温砖砌筑，夹层置硅酸铝纤维毡保温，炉壳与炉衬硅铝钎夹层之间填充膨胀至石粉保温，炉口采用重质防撞砖、台车面层重质高铝防压砖。电炉炉体与台车之间采用迷宫式耐火材料砌筑外，还用通过自行动作的密封机构来减少电炉的热辐射及对流损失，并可改善炉温均匀性。
