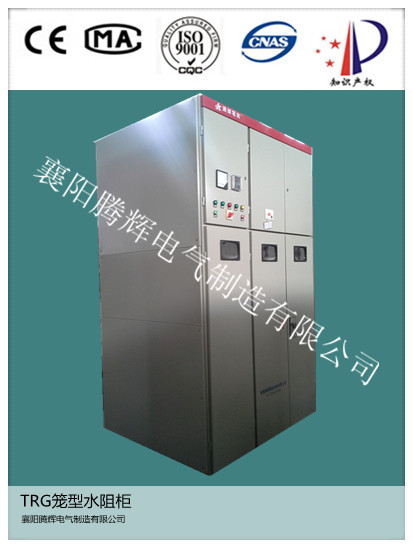

高压电机热变电阻启动柜_TRG2水电阻热变软启动柜

一、概述：

高压电机热变电阻启动柜_TRG2水电阻热变软启动柜是一种新型的高压大功率电动机的软起动装置，该装置由热敏电阻器和高压软启动控制柜，隔离柜，切换柜，星点控制柜组成，成套供应，接入电机起动回路，具有起动电动机和完成电机起动过程中的保护功能，高压热敏电阻软起动装置广泛用于电压等级3KV,6KV,10KV功率范围在200KW~20000KW至更大容量电机的降压软启动。

二、执行标准：

3－35KV交流金属封闭开关设备：GB39O6－1991；

高压形状设备和控制设备共用技术要求：GB/T11022－1999；IEC6O694：1996

高压交流电动机液态软起动装置：Q/XTB3－2010

三、使用环境

1、相对温度不超过 90% ；

2、周围空气温度上限不超过 40 ℃，下限不低于 0 ℃；

3、海拔高度不超过 2000 米（特殊情况面议）；

4、应安装在无显著摇动和冲击振动且垂直倾斜度不超过 5 度的场合；

5、在无爆炸性危险的介质中，且无导电尘埃及各种腐蚀性气体。

四、技术参数

额定电压（KV）：3，6，10

工频耐受电压（KV/Min）：25，30／32，38／42（相对地）12，15，18（同相间）

起动电流倍数：2－3.5le

起动时间（S）：10－60－120（可调）

电液正常工作温度（℃）：O－70

连续起动次数（次）：3－4

柜体防护等级：IP20 IP30;
