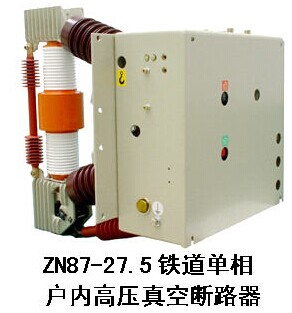

ZN87-27.5型真空断路器为额定电压27.5KV，单相交流50Hz的铁道用单极户内高压开关设备。其断路器与操作机构为一体，操作机构为弹簧储能式。专供电气化铁道开、合负载和开断故障电流之用，本产品是引进德国西门子技术制造的国产化产品。
本断路器采用了特殊的触头材料，使灭弧室开断能力在为提高，载流水平较低，而且有很长的电寿命。
本断路器结构简单，开断能力强寿命长，操作功能齐全，无爆炸危险，维修简便，尤其适用于开断重要负荷及频繁操作场所。
|
主要规格和技术参数 |
|||
|
断路器额定技术参数符合表一所列：表一 |
|||
|
序号 |
技术参数名称 |
单位 |
技术参数 |
|
1 |
额定电压 |
V |
27.5 |
|
2 |
额定电流 |
A |
1250 |
|
3 |
额定短路开断电流 |
KA |
25 |
|
4 |
动稳定电流(峰值) |
KA |
63 |
|
5 |
4S、3S热稳定电流 |
KA |
25 |
|
6 |
额定短路电流开断次数 |
次 |
20 |
|
7 |
额定操作顺序 |
|
O-0.5S-CO-180S-CO |
|
8 |
额定雷电冲击耐受电压(全波) |
Kv |
185 |
|
9 |
额定短时工频耐受电压(1min) |
Kv |
80 |
|
10 |
合闸时间 |
ms |
≤90 |
|
11 |
分闸时间 |
ms |
≤80 |
|
12 |
机械寿命及额定电流开断次数 |
次 |
6000 , 10000 |
|
13 |
储能电机额定电压/功率 |
|
交直流110，220/275 |
|
14 |
合分闸电磁铁额定电压 |
V |
直流110，220 |
|
15 |
过流脱扣器额定电流 |
A |
5 |
|
16 |
辅助开关额定电流 |
A |
交流10，直流5 |
|
|
|
|
|
|
机械特性调整参数符合表二所列：表二 |
|||
|
序号 |
参数名称 |
单位 |
技术参数 |
|
1 |
触头行程 |
mm |
25±2 |
|
2 |
触头超行程 |
mm |
8±2 |
|
3 |
合闸速度(触头刚合前6mm) |
m/s |
1.1～1.7 |
|
4 |
分闸速度(触头刚分～12mm) |
m/s |
1.3～1.8 |
|
5 |
触头合闸弹跳时间 |
ms |
≤2 |
|
6 |
每相回路电阻 |
μΩ |
≤25 |
