一、结构及特点

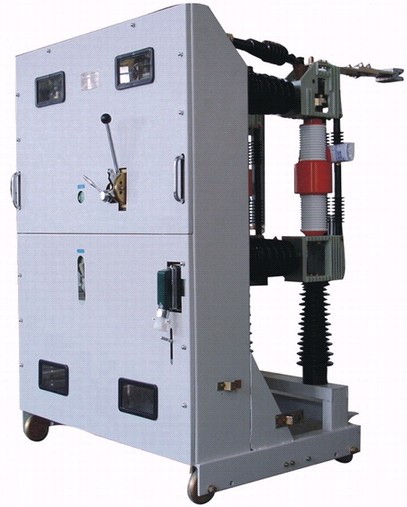

ZN39-40.5系列户内高压真空断路器系三相交流50Hz，额定电压40.5kV的户内装置。总体设计为手车式结构，每只灭弧室由两个绝缘子和一个绝 缘板支撑，便于装入手车式开关柜。断路器可配装电磁和弹筑操动机构。手车装有接地触头，保证手车在工作位置或试验位置时能可靠接地。
ZN39-40.5型系列户内高压真空断路器，系三相交流50Hz、额定电压40.5kV的户内高压配电装置。与JYN1-35，GBC-35开关柜配套使用。产品符合GB1984《交流高压断路器》之要求。配套产品有：隔离手车及PT手车等。
该断路器采用空气绝缘，断路器满足正常运行条件下的空气距离和爬距要求，总体布局合理，结构稳定，装调便利。
操作机构采用电磁机构CD10Ⅱ或弹簧机构CT19N.
断路器有一套联锁装置，与开关柜配套使用，采用强制机械闭锁方式，满足开关柜“五防”功能要求。
|
序号 |
项目 |
单位 |
数据 |
||||||
|
1 |
额定电压 |
kV |
40.5 |
||||||
|
2 |
额定电流 |
A |
1000,1250,1600 |
||||||
|
3 |
额定频率 |
Hz |
50 |
||||||
|
4 |
额定短路开断电流 |
kA |
25,31.5 |
||||||
|
5 |
额定短路关合电流 |
kA |
63,80 |
||||||
|
6 |
额定峰值耐受电流 |
kA |
63,80 |
||||||
|
7 |
额定短时耐受电流 |
kA |
25,31.5 |
||||||
|
8 |
额定短路持续时间 |
s |
4 |
||||||
|
9 |
额定操作顺序 |
分-0.3s-合分-180s-合分 |
|||||||
|
10 |
额定单个电容器组开断电流 |
A |
400 |
||||||
|
11 |
额定单个背对背电容器组开断电流 |
A |
400 |
||||||
|
12 |
额定电容器组关合涌流(频率不大于1.000Hz) |
kA |
8.0 |
||||||
|
13 |
异相接地故障条件下的短路开断电流 |
kA |
31.75 |
||||||
|
14 |
出线端短路故障试验方式5直流分量百分数 |
|
40％ |
||||||
|
15 |
额定绝缘水平 |
1min工频耐受电压 |
极对地、极间 |
kV |
95 |
||||
|
断口间 |
kV |
95 |
|||||||
|
雷电冲击耐受电压 |
极对地、极间 |
kV |
185 |
||||||
|
断口间 |
kV |
185 |
|||||||
|
16 |
开断时间 |
ms |
≤8.0 |
||||||
|
17 |
机械寿命 |
次 |
10000 |
||||||
|
18 |
额定短路开断电流开断次数 |
次 |
30 |
||||||
|
19 |
燃弧时间 |
ms |
≤15 |
||||||
|
序号 |
项目 |
单位 |
数据 |
||||||
|
1 |
触头开距 |
mm |
25±2 |
||||||
|
2 |
超行程 |
mm |
6±2 |
||||||
|
3 |
触头允许磨损厚度 |
mm |
≤3 |
||||||
|
4 |
平均合闸速度 |
m/s |
0.6±0.2 |
||||||
|
5 |
平均分闸速度(接触油缓冲器前) |
m/s |
1.1～1.6 |
||||||
|
6 |
触头合闸弹跳时间 |
ms |
≤3 |
||||||
|
7 |
触头合闸不同期性 |
ms |
≤2 |
||||||
|
8 |
触头分闸不同期性 |
ms |
≤2 |
||||||
|
9 |
分闸触头反弹幅值 |
ms |
≤3 |
||||||
|
10 |
合闸时间 |
ms |
t≤200 |
||||||
|
11 |
分闸时间 |
ms |
t≤75 |
||||||
|
12 |
合—分时间 |
ms |
t≤90 |
||||||
|
13 |
主回路电阻 |
μΩ |
t≤80 |
||||||
|
14 |
缓冲器缓冲行程 |
mm |
10 |
||||||
