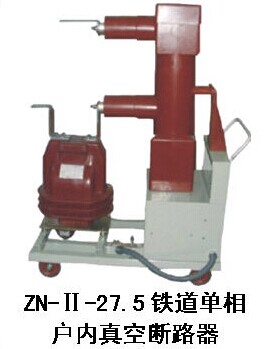

ZNT-Ⅱ-27.5/YC1250-25智能选相户内真空断路器为永磁操动机构，交流50Hz的单相户内高压开关设备。本断路器结构简单、寿 命长、操作功能齐全，无爆炸危险，主要用于电气化铁道电力系统，作为分、合负荷电流、过载电流、及短路电流之用，还可以用于其它频繁操作的场所。
断路器符合国家标准GB1984《交流高压断路器》、GB11022《高压开关设备通用技术条件》和相关的铁道行业标准及IEC标准等。
该断路器为手车式断路器，采用同步关合技术、微电子技术和永磁机构技术，在继承传统断路器特点的同时，更具有以下优点：
2.1 具有同步关合功能，可使电力设备在对自身和系统冲击最小的情况下投入电力系统运行。
2.2 采用永磁操动机构，机构与灭弧室直线布置，没有传统操动机构复杂的传动系统，在合闸状态靠永磁体吸力保持，在合分闸操作时仅需对线圈通一个脉冲小电流;能耗低，结构合理，传动简单，运动平稳;
2.3 永磁机构控制部分为全电子控制，可实现对运动部分的精确控制，联接线路简单，体积小，成本低;
2.4 长达3万次的机械寿命和电寿命。高可靠，免维护;
2.5 采用高性能真空灭弧室，使断路器具有优异的绝缘性能和灭弧性能;灭弧室安装在环氧树脂绝缘筒内,不仅可以防止真空灭弧室受到外部因素的破坏, 而且可以提高灭弧室的外绝缘水平;
2.6 体积小，开断能力强。
|
主要规格和技术参数 |
||||||
|
断路器额定技术参数符合表一所列：表一 |
||||||
|
序号 |
名 称 |
单位 |
数 值 |
|||
|
1 |
额定电压 |
kV |
27.5 |
|||
|
2
|
额定绝缘水平 |
1min工频耐受电压(相间、相对地/断口) |
95/95 |
|||
|
雷电冲击耐受电压（相间、对地） |
185 |
|||||
|
雷电冲击耐受电压（断口） |
185 |
|||||
|
3 |
额定电流 |
A |
1250 |
|||
|
4 |
额定频率 |
Hz |
50 |
|||
|
5 |
额定单个电容器组开断电流 |
A |
630 |
|||
|
6 |
额定背对背电容器组开断电流 |
400 |
||||
|
7 |
额定短路开断电流 |
kA |
25 |
|||
|
8 |
额定短时关合电流 |
63 |
||||
|
9 |
额定峰值耐受电流 |
63 |
||||
|
10 |
额定短时耐受电流 |
25 |
||||
|
11 |
额定短路持续时间 |
s |
4 |
|||
|
12 |
额定短路开断电流开断次数 |
次 |
20 |
|||
|
13 |
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|||
|
14 |
机械寿命 |
次 |
30000 |
|||
|
|
|
|
|
|||
|
机械特性参数符合表二所列：表二 |
||||||
|
序号 |
名称 |
单位 |
数值 |
|||
|
1 |
触头开距 |
mm |
16±1 |
|||
|
2 |
超行程 |
5±1 |
||||
|
3 |
触头允许磨损厚度 |
3 |
||||
|
4 |
合闸触头弹跳时间 |
ms |
≤2 |
|||
|
5 |
平均分闸速度 |
m/s |
1.6±0.2 |
|||
|
6 |
平均合闸速度 |
0.65±0.15 |
||||
|
7 |
回路电阻 |
μΩ |
≤100 |
|||
|
8 |
触头合、分闸不同期性 |
ms |
≤10 |
|||
|
9 |
分闸触头反弹辐值 |
mm |
≤1 |
|||
|
10 |
分闸时间 |
ms |
≤35 |
|||
|
11 |
合闸时间 |
≤60 |
||||
|
12 |
合分时间 |
≤100 |
||||
|
13 |
选相合闸时间精度 |
±0.4 |
||||
|
|
|
|
|
|||
|
永磁机构参数符合表三所列：表三 |
||||||
|
序号 |
名称 |
单位 |
数值 |
|||
|
1 |
外部控制电源电压Us |
V |
220±20%（AC/DC） 110±20%（AC/DC） |
|||
|
2 |
外部控制电源电流 |
A |
＜2 |
|||
|
3 |
控制信号电压Uk |
V |
220±20%（AC） |
|||
|
4 |
控制信号电流 |
A |
＜0.1 |
|||
|
5 |
工作频率 |
Hz |
50 |
|||
|
6 |
工作方式 |
|
自动(连续运行) |
|||
