泰开电气ZW6-12真空断路器\陕西泰开

2017-07-31 17:00 点击:432

价格:未填

概述

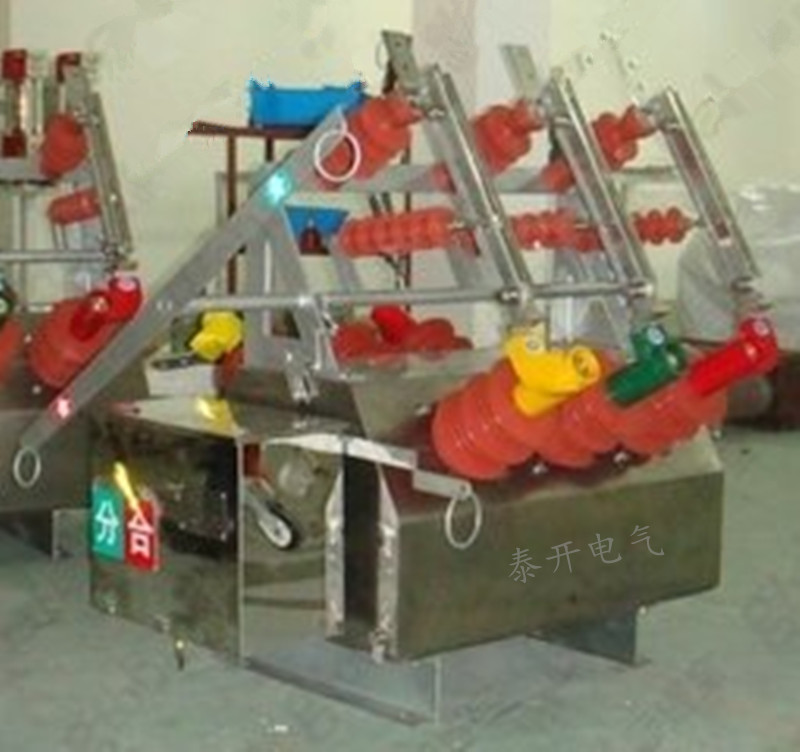

ZW6-12/630-16（20）型户外真空断路器由陕西泰开电气设备有限公司生产，适用于12KV及以下，交流50Hz的三相电力系统，主要用于农网和城网作分、合负荷电流过载电流及短路电流之用也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。

使用环境条件

a.周围空气温度：上限+40oC ,下限-40oC
b.海拔：<2000m；
c.相对湿度：日平均不大于95%，月平均不大于90%；
d.风压：不超过700Pa（相当于风速34m/s）
e.空气污秽程度按GB5582规定为IV级；
f.地震烈度不超过8度。

主要技术参数

4.1断路器的配置调整参数见表1

1

序号	项目		单位	参数
1	触头开距		mm	9±1
2	触头超距			3±1
3	平均合闸速度		m/s	0.6±0.2
4	平均分闸速度			1.0±0.2
5	触透合闸弹跳时间		ms	≤2
6	三相分闸同期性		ms	≤2
7	合闸时间		s	≤0.1
8	分闸时间	最高操作电压		≤0.06
		最低操作电压		≤0.1
9	每相回路直流电阻		μΩ	≤200
10	相间中间距(灭弧室端)		mm	193

4.2断路器的额定技术参数见表2

序号	项目			单位	参数
1	额定电压			KV	12
2	额定绝缘水平	1min工频耐压	干式	KV	42
			湿式(对地)		34
		雷电冲击耐压(峰值)			75
3	额定电流			A	630
4	额定频率			Hz	50
5	额定短路开断电流			KA	12.5,16,20
6	额定短路关合电流(峰值)				31.5,40,50
7	额定峰值耐受电流				31.5,40,50
8	额定短时耐受电流4S				12.5,16,20
9	操作顺序				分-0.3S-分分-180S-合分
10	额定短路电流开断次数			次	30
11	机械寿命				10000
12	额定操作电压配CT弹簧操作机构			V	DC24,48V AC DC110V,220V
13	触头允许磨损厚度			mm	3
14	过电流脱扣器额定电流			A	5
15	重量			kg	130(标准)

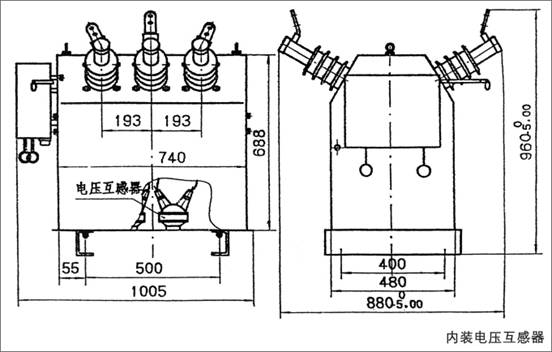

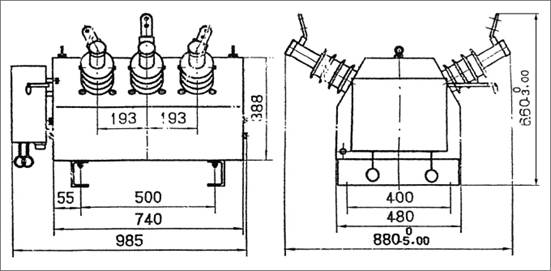

外形图
