产品概述:

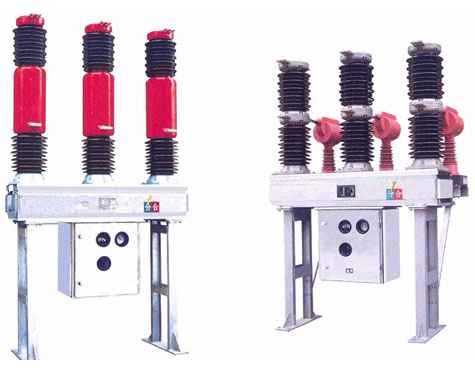

ZW39-40.5真空断路器（以下简称断路器）最高工作电压为40.5kV的三相交流50HZ电力系统，主要用于农网和城网35KV供电系统，它可供工矿企业，发电厂及变电站做保护和控制之用。作为分断、关合负荷电流、过载电流及短路电流，尤其适合于频繁操作的户外场所。
断路器配用CT19BW操作机构，通过传动装置实现断路器的分、合功能，选配LZZBJ-35电流互感器（全封闭），供计量和继电保护用，其线圈数量、变比、精度可根据用户要求制作；选用FJ-01（6901）高压断路器绝缘脂以加强真空灭弧室及电流互感器的外绝缘，从而扩展了断路器的使用范围。
断路器特点：
本断路器具有结构简单，操作方便，安全可靠，性能稳定，寿命长，不检修周期长等，其它同电压等级断路器不可比拟之优点。
使用环境条件:
a） 环境温度不高于+40℃，不低于-40℃；
b） 海拔高度不超过1000m；
c） 空气相对湿度日平均值不大于95%，月平均值不大于90%；
d） 地震烈度不超过8度；
e） 空气污秽等级：Ⅲ级 。
结构及工作原理:
1、本产品为户外高压真空断路器，总体结构为瓷柱式，由上下瓷套组成，真空灭弧室装在上瓷套中，下瓷套为支柱，保证带电部分对地绝缘，瓷套外有绝缘传动拉杆，三相装在一个共同的底箱上。
2、操动机构及连杆在机构箱内，机构箱为防水型，为防止箱体内电气控制元件受潮，机构箱内装有加热器。
3、本产品可加装电流互感器，每相可四个线圈，其中两个用于测量，两个用于保护，根据用户需要，可安装变比为50～1600/5，准确等级为0.2，0.2S,0.5，10P级的电流互感器。
主要技术参术:
断路器主要参数见表1
表1
序号 名称 单位 数据
1 额定电压 kV 40.5
2 额定绝缘水平 1min工频耐 压 干试 kV 95
湿试 80
雷电冲击耐压（峰值） 185
辅助和控制回路1min耐压 2
3 额定电流 A 1250 , 1600
4 额定短路开断电流 kA 20 , 25 , 31.5
5 额定操作顺序 分－0.3s－合分－180s－合分
6 额定电容器组开断电流 A 400
7 额定短路开断电流开断次数 次 20
8 额定短路关合电流（峰值） kA 50 , 63 , 80
9 额定峰值耐受电流
10 额定短时耐受电流 20 , 25 , 31.5
11 额定短路持续时间 s 4
12 全开断时间 ms ≤90
13 机械寿命 次 10000
14 额定频率 Hz 50
15 额定操作电压 v 配弹簧机构~220，~110
配电磁机构~220，~110
16 动静触头允许磨损厚度 mm 3
17 质量 kg 1000
2 断路器调整后达到的技术数据如表2
表2
序号 名 称 单 位 数 据
1 触头开距 mm 22±2
2 触头超行程 4 ±1
3 平均分闸速度 m/s 1.4~1.7
4 平均合闸速度 0.4~0.7
5 触头合闸弹跳时间 ms ≤3
6 三相分闸不同期 ≤2
7 三相合闸不同期 ≤2
8 分闸时间 30≤ t ≤60
9 合闸时间 50≤ t ≤150
10 每相回路直流电阻 mW ≤100
11 相间中心距 mm 710
