1.1 适用于三相交流50Hz、10kV的电力系统中做投切各种不同性质的负荷及频繁操作的场合。
1.2 可供工矿、企业、发电厂及变电站电气设备的保护和控制之用。
1.3 可配用于KYN28A-12(GZSl)等中置手车式开关柜及XGN固定式开关柜。
1.4 执行标准：
GB1984-2003《高压交流断路器》。
GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》。
IEC62271-100《高压交流断路器》。

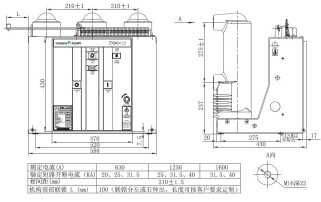

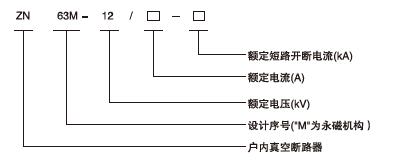

产品命名规则
产品技术特点
断路器总体性能优越
断路器固封极柱与操动机构部分采用前后配置方式，通过传动机构连接为一个整体。
采用优化的弹簧操动机构，机械寿命长，性能稳定。
先进的真空灭弧室
中封式陶瓷真空灭弧室。
铜铬触头材料及纵磁场触头结构为世界公认最先进的吸弧方式。
整体浇筑的固封极柱
固封极柱采用APG新工艺成型。
真空灭弧室装置固封在极柱内，有效防止异物造成的损伤和表面污染，同时显著缩小断路器整体尺寸。
灵活简便的操作机构
操动机构采用弹簧储能式，具有电动和手动储能两种功能。
断路器工作时储能弹簧的能量通过输出凸轮传递给连杆机构，再通过连杆机构传递到动触头部分。
先进合理的缓冲装置，分闸无反弹，减弱分闸冲击和震动。
无需调整，极少维护和少维护。
主要技术参数
注：额定电流为4000A及以上的需强制风冷。
储能电机：采用永磁式单相直流电动机，其技术数据
|
型号 |
额定电流(A) |
额定输出功率(W) |
正常工作电压范围(V) |
额定电压下储能时间(s) |
|
ZYJ55-1 |
DC110:DC220 |
70/100 |
85%~110%额定电压 |
≤ 10 |
注：操作电压允许采用之间交、直流电源
线圈技术参数
|
- |
合闸电磁铁 |
分闸电磁铁 |
闭锁电磁铁 |
防跳继电器 |
|||
|
额定操作电压(V) |
DC220 |
DC110 |
DC220 |
DC110 |
DC220 |
DC110 |
DC220/110 |
|
线圈功率(W) |
244/323 |
303 |
244/323 |
303 |
4 |
2.7 |
1 |
|
额定电流(A) |
1.11/1.47 |
2.75 |
1.11/1.47 |
2.75 |
18mA |
25mA |
9.1mA |
|
工作电压范围 |
80%~110%额定电压 |
65%~110%额定电压 |
85%~110%额定电压 |
||||
|
