概述
1、适用于三相交流50Hz、10kV的架空配电线路分支线T接处或用户责任分界点。
2、由ZW20B-12型户外高压交流真空断路器本体、分界控制器及电压互感器等部分组成，通过航空插头及户外密封控制电缆进行电气连接。
3、具有控制和保护作用，实现自动切除单相接地故障和自动隔离相间短路故障功能，将用户界内的故障隔离而不波及配电主干网和相邻用户，减小故障影响范围和停电时间。

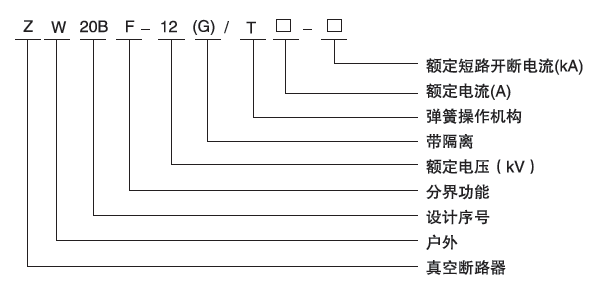

型号及其含义
使用环境条件
1、周围空气温度不超过45℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-40℃。
2、海拔高度不超过2000m。
3、周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染，污秽等级不得超过GB/T 5582中的IV级。
4、风速不超过35m/s。
5、来自开关设备和控制设备外部的振动或地动是可以忽略的。
6、在二次系统中感应的电磁干扰的幅值不超过1.6kV。
7、特殊使用条件：如正常使用条件下不能满足要求，需与我们协商定制。
分界控制器的主要功能特点
1、主要功能
◆速断保护◆限时速断◆过流保护◆三次重合闸◆预伏故障
◆重合闸后加速 ◆零序保护 ◆事件记录◆实时状态查询
◆遥控功能◆GSM短信通信控制 ◆GPRS无线通信控制◆后备电池。
2、控制器特点
●可应用于-40℃~+80℃。
●具有标准的RS-485/R232（默认为RS-232）通讯接口，可与相关设备配合实现无线、有线、光纤、载波等远动控制，可通过本地通讯端口进行“ 四遥” 操作。
●重合闸后加速功能：当开关重合于永久性故障，会加速跳闸。
●三次重合闸延时时间可以调整。
●分合闸回路采用防误动设计，并具有防误跳功能。
●零序电流可以区分界内和界外故障。
3、结构特点
●控制器具有良好的电磁兼容性能，功耗低，防震、防潮、防雷。
●控制器为微机型继电保护及监控设备。
●通过航空插件与开关本体进行连接，可靠性好，防护等级高。
控制器输入模拟量通道共有四个，A相电流、C相电流、零序电流、BC相间电压。控制器通实时监测上述模拟量的值并与定值比较来判定线路故障，从而进行相应的处理。

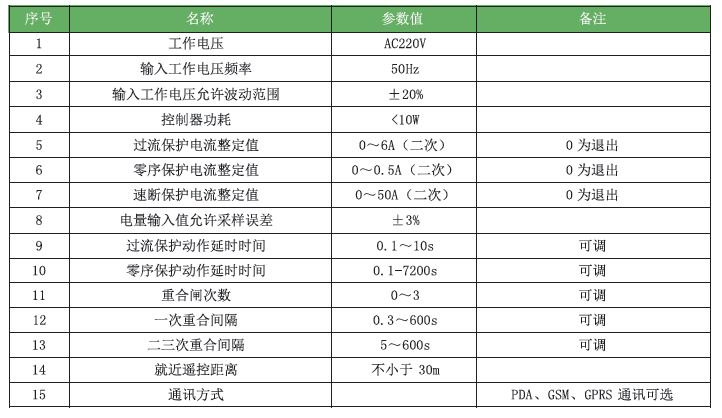

控制器技术参数
电流互感器的配置
断路器本体可内置一只穿芯式零序互感器，变比为20/1，0.1~5A区段应保持线性关系，额定负载下的变比误差应小于3%，一次侧零序电流为400A，二次输出电流有效值不小于5A，为提高机械强度，互感器本体用环氧树脂浇铸为一体。电流互感器两只，变比选择为50/5，
630/5，用户可根据需要选用。
电压互感器的配置
断路器可配置电压互感器，变比为10000V/220V，容量300VA，局部放电量小于20Pc，提供控制器和断路器的操作电源和电压信号。
