一、产品基本情况

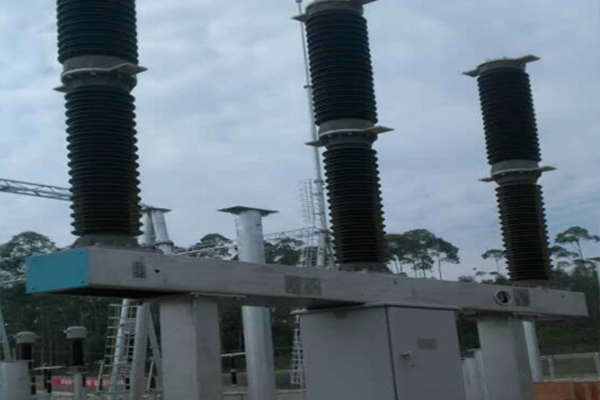

LW30-126断路器采用自能式灭弧原理，充分利用电弧的热效应来提高压气缸中六氟化硫气体压力，使断路器开断短路电流时需要的操作功降低，配用全弹簧操作机构，产品的主要技术和性能参数均已达到当代国际先进水平。
断路器产品拥有自主知识产权，获得国家专利局颁发的专利证书（专利号：ZL 01 2 62031.9）。其主要特性如下：
1、断路器灭弧室采用自能式灭弧原理，开断能力大、电寿命长。
2、断路器配用CT26型弹簧操作机构，结构简单紧凑，可靠性高，维护工作量少，机械寿命长达10000次，符合“无油化”要求。
3、密封结构采用双道O型密封圈设计，产品出厂时的漏气率控制在0.3%以内，高于0.5%的国家标准要求。
二、产品参数
|
额定电压 |
kV |
126 |
||
|
额定频率 |
Hz |
50 |
||
|
额定绝缘水平 |
1min工频耐受电压（有效值） |
相对地 |
kV |
230 |
|
断口间 |
230+73 |
|||
|
雷电冲击耐受电压（峰值） |
相对地 |
550 |
||
|
断口间 |
550+103 |
|||
|
额定电流 |
A |
3150/4000 |
||
|
额定短路开断电流 |
kA |
40 |
||
|
额定短时耐受电流 |
kA |
40 |
||
|
额定短路持续时间 |
s |
4 |
||
|
额定峰值耐受电流 |
kA |
100 |
||
|
额定短路关合电流 |
kA |
100 |
||
|
机械寿命 |
次 |
10000 |
||
