产品用途及适用范围
-
GW14系列户外隔离开关适用于装置在户外高压配电设备线路上，供线路在有电压无负载时做分合操动之用。
-
隔离开关适用于：
-
海拔不超过3000米。
-
周围介质温度不高于+40度及不低于-30度。注：海拔高度及周围介质温度不能满足上述条件时，可按GB311-64国家标准要求，使用此种隔离开关。
-
隔离开关不适用于：
-
有导电或起化学作用气体，蒸气作用的场所。
-
有大量尘埃聚集的场所。
-
有火灾及爆炸危险的地方。
-
有剧烈震动或冲击的场所（如在电镐，挖土机旁等）。
二、技术数据
|
型 号 |
额定电压 （千伏） |
额定电流 （安培） |
极限通过电流峰值（千安） |
5秒热稳电流 （千安） |
|
GW14-10 |
10 |
200 |
10 |
5 |
|
400 |
20 |
10 |
||
|
600 |
50 |
14 |
||
|
1000 |
80 |
21.5 |
||
|
GW14-15 |
15 |
200 |
15 |
5 |
|
400 |
25 |
10 |
||
|
GW14-40.5 GW14-40.5D
|
40.5 |
400 |
30 |
10 |
|
500 |
50 |
14 |
||
|
630 |
55 |
15 |
||
|
1000 |
80 |
21.5 |
||
|
1250 |
90 |
23 |
||
|
GW14-72.5 GW14-72.5D |
72.5 |
600 |
50 |
14 |
|
1000 |
80 |
21.5 |
||
|
GW14-126 GW14-126D |
126 |
600 |
50 |
14 |
|
1000 |
80 |
21.5 |
三．结构简介

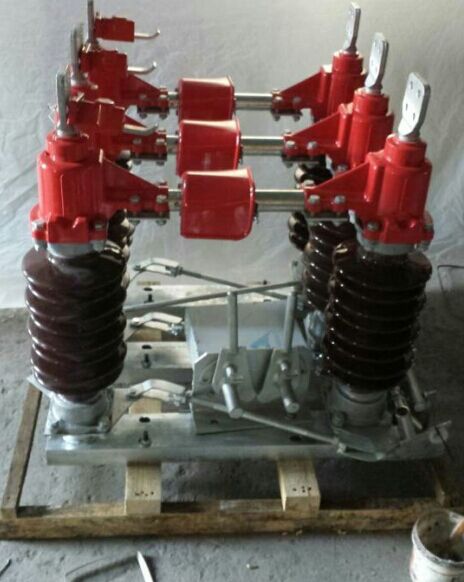

GW14系列高压开关是一种双柱式隔离开关，它是单极型，当三极使用时，极间用带轴机械连接起来，三极同步使用。
GW14系列隔离开关由底座、绝缘支柱及导电部份组成。
GW14系列隔离开关每极有两个瓷柱，分别装在底座两端轴承上，以交叉连杆连接（GW4-10系列隔离开关只有一个瓷柱装在底座一端轴承上，另一个瓷柱固定装在底座的另一端）可以水平旋转。
GW14系列隔离开关导电闸刀分成两半，分别固定在两个瓷柱的顶上，作水平分合闸、触头接触地方是在两个瓷柱的中间，用操动机构操动一个瓷柱及导电转动91度，另一个瓷柱及导电体也由连杆传动转动91度，（GW14-10系列隔离开关当操作机构操动时，只有转在底座轴承上一端的瓷柱及导电体转动91度，另一端固定），于是闸刀便向同一侧方向断开或闭合。
GW14-10系列隔离开关配用CS11-1型手力操动机构操动。
GW14-15系列隔离开关配用CS11-1型手力操动机构操动。
GW14-40.5系列隔离开关配用CS11型手力操动机构操动。
GW14-126（72.5）系列隔离开关配用CS11-1型手力操动机构操动。
GW14-40.5D系列隔离开关配用CS8-6D型手力操动机构操动。
GW14-126D（40.5D）系列隔离开关配用CS8-6D型手力操动机构操动。
