一、概述

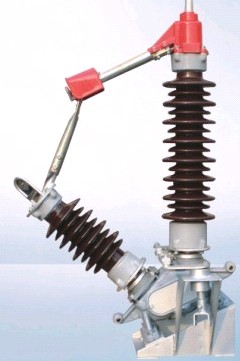

GW13系列中性点隔离开关，是交流50HZ户外装置，供在无负荷情况下分、合变压器中性点联线之用。
1、产品使用环境条件
a、海拔高度一般不超过3000米。
b、环境温度最高不高于+40℃，最低不低于-30℃。
c、风速35m/s。
d、覆冰厚度不超过10mm.
e、耐污品适用于中等污秽地区。
f、安装场所应无易燃物质、爆炸危险、化学腐蚀及剧烈震动。
2、主要技术参数
a、隔离开关主要规格和技术参数见表1。
b、CJ6型电动机构技术参数见表2。
表 1
|
额定参数
|
GW13-35 （W） |
GW13-63 （W） |
GW13-110 （W） |
|
|
额定电压KV |
35 |
63 |
110 |
|
|
最高工作电压KV |
40.5 |
69 |
126 |
|
|
额定电流A |
630 |
|||
|
额定热稳定电流KA（有效值） |
20 |
|||
|
额定动稳定时间S |
4 |
|||
|
额定动稳定电流KA（峰值） |
50 |
|||
|
1min工频电压KV（有效值） |
80 |
140 |
95 |
|
|
雷电冲击KV（峰值） |
185 |
325 |
250 |
|
|
额定接线端机械负荷（纵向）N |
400 |
750 |
||
|
支柱绝缘子爬电距离cm/KV |
普通型1.7 防污型2.5 |
|||
|
配用机构 |
CS14或CJ6 |
|||
|
机构重量 |
CS14 10kg |
CJ6 95kg |
||
|
产品重量 |
约120 kg |
约140 kg 约160 kg |
||
表 2
|
项目 |
技术参数 |
备注 |
|
额定电压A |
三相交流 380 |
|
|
额定功率KW |
0.6 |
|
|
额定转数r/min |
1410 |
|
|
起动电流A |
不大于 5 |
|
|
分（合）闸线圈控制电压V |
交流380或220 |
按用户要求供应 |
|
分（合）闸线圈电流A |
不大于 5 |
|
|
额定操作时间 S |
3.5 |
|
|
额定输出转距 Nm |
500 |
|
|
热继电器动作时间 S |
电动机短路过载20-25 |
|
