产品概述

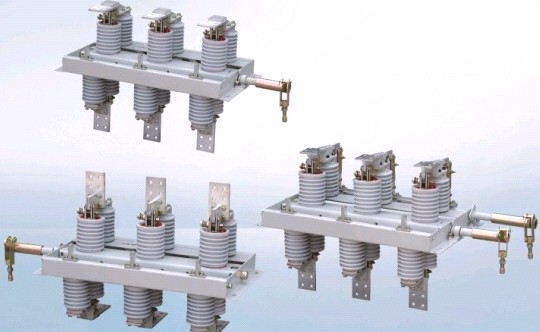

户内高压旋转式隔离开关GN30-10D/630~3150，它适用于3~10kV三相三流交流50Hz、60Hz的电力系统中，广泛用于XGN2-10固定式高压开关柜，同时也适用于其它固定式开关柜改造用。
本产品符合国家标准GB1985-89《交流高压隔离开关和接地开关》和相应的IEC标准。
使用环境
海拔高度不超过1000米，6kV时海拔高度不超过3000米，
环境温度不高于+40℃，不低于-10℃。
相对湿度日平均不大于95%，月平均不大于90%(在25℃时)。
地震裂度不超过8度。
无腐蚀金属，破坏绝缘有害气体，无剧烈震动场所。
主要技术参数
|
型号 |
额定电压（kV） |
额定电流 （A） |
4s热稳定电流（kA） |
动稳定电流（kA peak） |
|
GN30－10／630－25 |
10 |
630 |
25 |
63 |
|
GN30－10／1000－31.5 |
10 |
1000 |
31.5 |
80 |
|
GN30－10／1250－31.5 |
10 |
1250 |
31.5 |
80 |
|
GN30－10／2000－40 |
10 |
2000 |
40 |
100 |
|
GN30－10／3150－50 |
10 |
3150 |
50 |
125 |
-
产品特点
固定三个瓷质套管的铝夹，采用了高强度的铝质铸件，减少了涡流损耗。
本产品绝缘支柱，全部采用瓷质绝缘件，绝缘性能可靠，爬电双距大于1.8cm/kV适用于一般污秽地区。
本产品触头与触指片采用线接触，接触电阻小。尤其大电流结构设计比较合理，回路电阻小，结构紧凑。
