品牌:鹤壁市华星电子
|
品牌： |
国产 |
型号： |
CBB111 |
|
介质材料： |
有机薄膜 |
应用范围： |
高频 |
|
外形： |
方块状 |
功率特性： |
中功率 |
|
频率特性： |
高频 |
调节方式： |
固定 |
|
引线类型： |
径向引出线 |
允许偏差： |
±5（%） |
|
耐压值： |
3000（V） |
等效串联电阻(ESR)： |
见说明（mΩ） |
|
标称容量： |
见说明（uF） |
损耗： |
见说明 |
|
额定电压： |
见说明（V） |
绝缘电阻： |
见说明（mΩ） |
|
温度系数： |
见说明 |
|
|
特征与用途

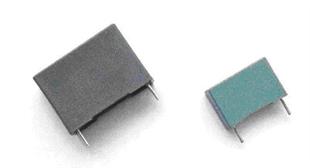

1矩形阻燃塑料外壳，阻燃环氧树脂封装，单向引出结构。
2体积小，重量轻，电压高。
3能承受较大脉冲电流作用，每微秒电压可上升数百伏到数千伏。
4用于直流或脉动电路，特别适用于彩电，军用整机等。
5可靠性高。
技术与性能指标
6详细规范：GB9610-88
分规范：GB10188-88
7气候类别：55/100/21
8电容量允许偏差：±5%(J);±10%(K);±20%(M)
9损耗角正切：≤0.0005(1KHz)
10绝缘电阻：CR≤100V ≥100000MΩ
11耐电压：2UR(2S)
12寿命试验：
①. 试验条件
试验温度：85℃
施加电压：1.5UR
试验时间：1000h
②.试验后性能
电容量变化：△C/C≤2%±(2%+2pF)
损耗角正切赠量：≤增量值的1.4倍
绝缘电阻≥50%规定值
