产品名称：

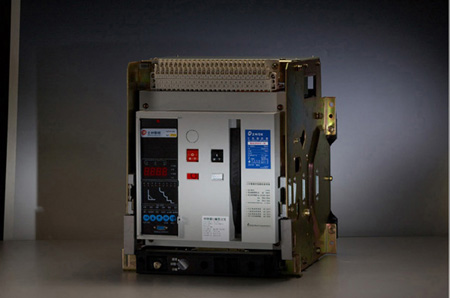

BW3200-AF

产品简规：

额定电流：2000A 2500A 3200A
N极额定电流：100%In
分断等级：C、S、H
安装方式：固定式、抽屉式
联接方式：水平
符合标准：GB14048.2 IEC60947-2
过载长延时电流整定值Ir1(配电或电机保护)：0.4~1.0In + OFF(关闭)
过载长延时电流整定值Ir1(发电机保护)：0.4~1.25In + OFF(关闭)
长延时反时限整定值(对应2Ir1)：曲线1~曲线6可选
短路短延时反时限及定时限整定电流值Ir2：1.5~15Ir1 + OFF(关闭)
短路短延时定时限整定值(对应Ir2)：0.1~1.0s
短路短延时反时限整定值(对应Ir2)：曲线1~曲线6可选
短路瞬时电流整定值Ir3：1.0In~50kA
短路瞬时动作时间：100ms以内
额定电压：AC400V/690V
额定绝缘电压：AC1000V
极数：3、4极
短路能力：
Icu/Ics/Icw(1s): BW3200C BW3200S BW3200H
AC400V: 65kA/50kA/65kA 80kA/50kA/65kA 100kA/65kA/65kA
AC690V: 50kA/40kA/65kA 50kA/40kA/65kA 50kA/40kA/65kA
