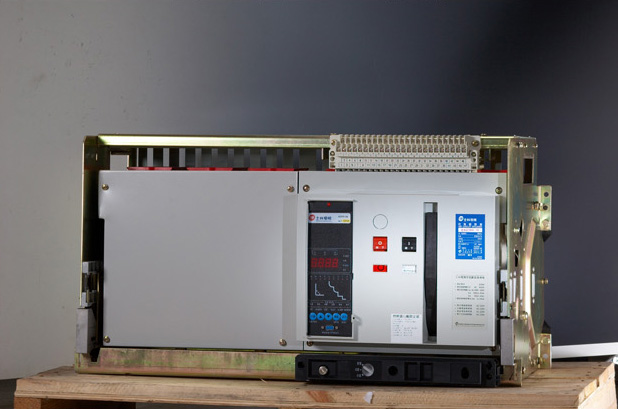

产品名称：

BW6300-AF

产品简规：

额定电流：4000A 5000A
N极额定电流：100%In
分断等级：S、H
安装方式：抽屉式
联接方式：水平
符合标准：GB14048.2 IEC60947-2
过载长延时电流整定值Ir1(配电或电机保护)：0.4~1.0In + OFF(关闭)
过载长延时电流整定值Ir1(发电机保护)：0.4~1.25In + OFF(关闭)
长延时反时限整定值(对应2Ir1)：曲线1~曲线6可选
短路短延时反时限及定时限整定电流值Ir2：1.5~15Ir1 + OFF(关闭)
短路短延时定时限整定值(对应Ir2)：0.1~1.0s
短路短延时反时限整定值(对应Ir2)：曲线1~曲线6可选
短路瞬时电流整定值Ir3：1.0In~50kA
短路瞬时动作时间：100ms以内
额定电压：AC400V
额定绝缘电压：AC1000V
极数：3、4极
短路能力：
Icu/Ics/Icw(1s): BW6300S BW6300H
AC400V: 100kA/80kA/80kA 120kA/100kA/100kA
