产品概述

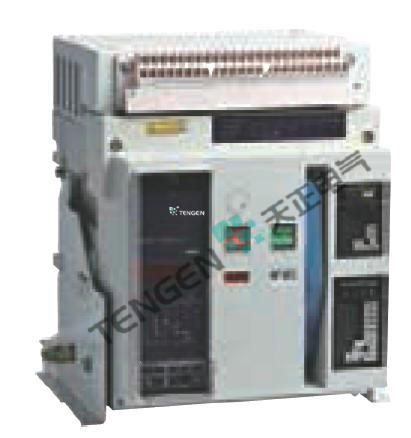

TGW45系列万能式断路器（以下简称断路器），适用于交流50Hz，额定工作电压至AC690V，额定工作电流至6300A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，该断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。
符合标准：GB14048.2和IEC60947-2标准。

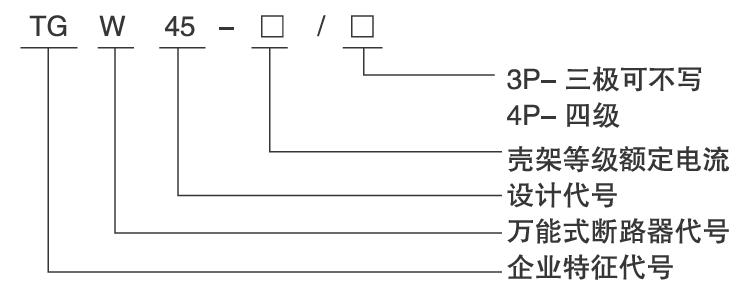

产品命名规则

正常工作条件和安装条件
环境温度：上限值不超过+40℃；下限值不低于-5℃；24h的平均值不超过+35℃；
注1：下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明；
注2：上限值超过+40℃或下限值低于-10℃或-25℃的工作条件，用户应与制造厂协商；
安装类别：断路器的安装类别为Ⅳ，当主回路的额定工作电压小于等于AC400V时，辅助电路安装类别除了欠压脱扣器线圈和电子脱扣器用的电源变压器初级线圈与断路器相同外，其余均为Ⅲ；当主回路的额定工作电压大于AC400V小于等于AC690V时，辅助电路需要用隔离变压器与主回路隔离，隔离变压器的容量≥ 5kVA，并且控制回路的最高工作电压为AC400V，辅助电路安装类别均为Ⅲ。断路器应按照制造厂提供的使用说明书的安装要求进行安装，断路器垂直倾斜度不超过5° 。
