1   产品概述

该系列塑料外壳式断路器适用于交流50Hz，额定电压至660V，额定电流0.16A至63A的电路中作为电动机的过载、短路保护以及在正常情况下作为电动机不频繁起动之用。

本产品符合GB14048.2、GB14048.4标准。

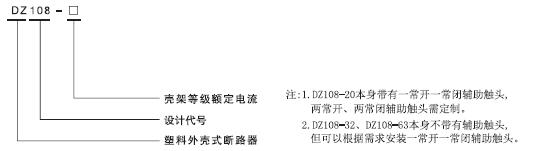

2   产品命名规则

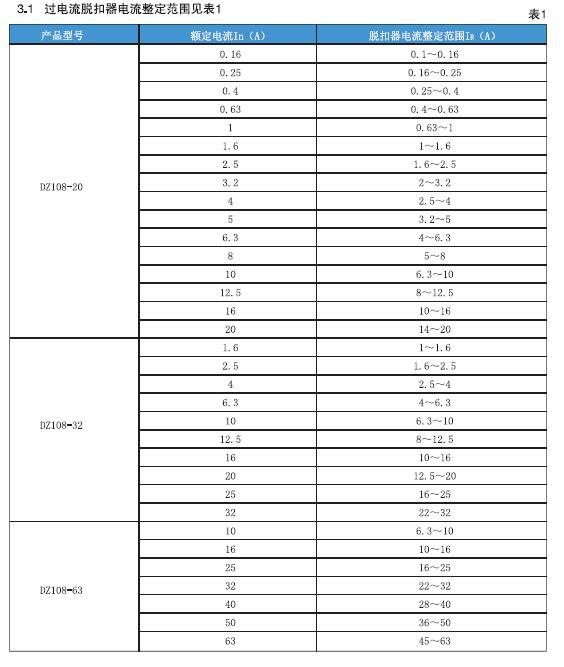

3   产品参数


4   正常工作条件
4.1 海拔:安装地点的海拔不起过2000m。
4.2 周固空气温度上限为+40℃. 下限为-5C. 24h 内的平均值不超过+35℃。
4.3 大气条件:大气相对湿度在周围空气温度为+40℃时不超过50% ，在较低温度下可以有较高的相对湿度:   最湿月的月平均最低温度不超过+25℃  ，该月平均最大相对湿度不超过90% ，并考虑到因温度变化发生在产品表面的凝露。
4.4 安装面与垂直面的倾斜不超过:5’   。
4.5 产品用在无爆炸危险介质中.且介质中无足以腐蚀金属和破坏绝缘的气体及较多导电尘埃存在的场所。
4.6 产品用在无雨雪侵袭，无显著冲击振动的地方。
4.7 安装类别为111 。
4.8 污染等级:3级。

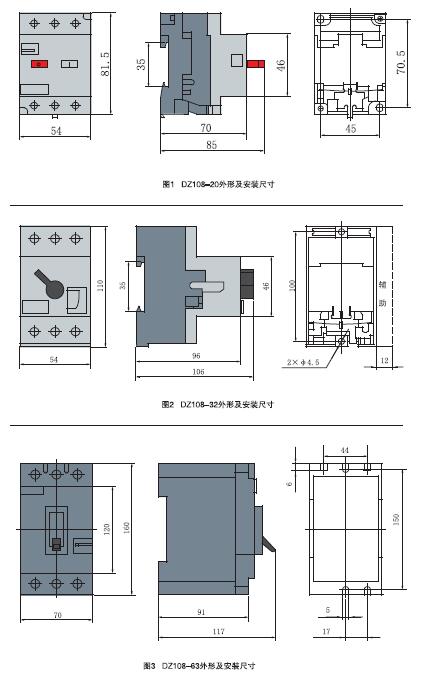

5   外形及安装尺寸

6   订货须知
客户订货时，应写明断路器型号、辅助触头种类、额定电流及订货数量。
例如: DZ108-20 ，一常开一常闭(DZ108-20本身带有一常开一常闭)， 6.3A-10A, 50台。
表示如下: DZ108-20, [6.3A-10A]， 50台。
注: l. DZ10B-20本身带有一常开一常闭辅助触头，购买时无需说明。
2.用户购买DZ10B-32、DZ10B-63时需要辅助触头需说明。
3.DZ10B-20有一常开一常闭、两常开、两常闭3种辅助触头可选，购买带有两常开、两常闭辅助触头时需说明。
