适用范围
TGW1系列智能型万能式断路器适用于交流50Hz，额定电流200A至6300A、额定绝缘电压1000V、额定工作电压400V、690V的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，同时也可以作为隔离开关使用，并具有多种保护功能及高精度的选择性保护，提高供电可靠性。
符合标准：GB14048.2，IEC60947-2。

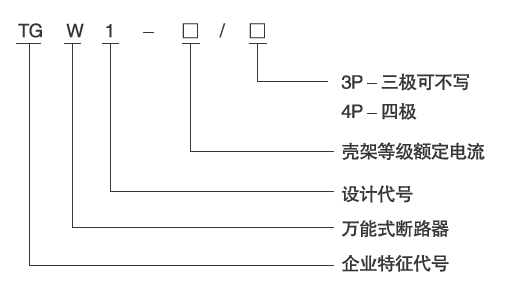

型号及其含义
产品分类
按安装方式：
a固定式 b．抽屉式。
按操作方式分：
a电动操作 b手动操作（检修、维护用）。
按极数分：
a．三极 b．四极。
脱扣器种类：
a智能型控制器种类：3M，3H b欠电压瞬时（或延时）动作脱扣器
c分励脱扣器。
工作环境及安装条件
周围空气温度：﹣ 5℃~﹢ 40℃，24小时的平均值不超过+35℃。
注：周围空气温度上限或下限超过规定范围的工作条件，用户应与制造厂协商。
安装地点的海拔不超过2000m。
大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到园温度变化发生在产品表面上的凝露。
污染等级3级。
安装类别：主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级．其余辅助电路、控制电路为Ⅲ级。
安装条件：断路器应按照产品说明书的安装要求安装，断路器的垂直倾斜度不超过5° 。
防护等级：IP30、IP40（安装在柜体小室内且加装门框）。
使用类别：B类。
