| 产品认证： |
ISO9001 |
|---|---|
| 额定电流： |
50A |
| 功耗： |
1 |
| 结构形式： |
台式 |
| 类型： |
凸轮控制器 |
| 外形尺寸： |
450 |
| 分类： |
低压控制器 |
| 品牌： |
鑫源电气 |
| 加工定制： |
是 |
| 物料编号： |
78965163 |
详细说明
-
-
-
1、用途及分类

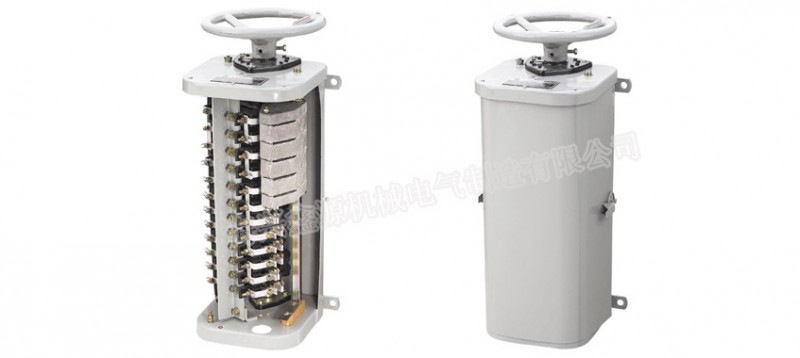

??KTJ1系列凸轮控制器主要用作起重机的交流电动机的起动，调速和换向。
??控制器的额定电流分为50安和80安，又按线路的不同分作数种，大部分的控制器都具有逆对称的电路，可用于起重机平移机构，亦可用于起重机的升降机构。
??KTJ1-50/1，KTJ1-80/1，KTJ1-80/1，KTJ1-80/3，KTJ1-80/4，KTJ1-80/6型控制器用作控制三相绕线式异步电动机。
??KTJ1-50/5，KTJ1-80/2，KTJ1-80/5型控制器用作同时控制两台三相绕线式异步电动机。
??KTJ1-80/3型控制器用作控制三相鼠笼式异步电动机。
2、外形及安装尺寸
??控制器的外形及安装尺寸见图14
??
尺寸（毫米）
控制器型号
KTJ1-50/1
KTJ1-50/2KTJ1-50/3
KTJ1-50/4
KTJ1-50/6KTJ1-50/5
KTJ1-80/1
KTJ1-80/3A
638
558
668
788
723
B
475+l 0．5
385+l 0.5
505+l 0.5
625+l 0.5
560+l 0.5
C
547.5
467.5
577.5
697.5
632.5
-
-
详情可登录鑫源电气公司网站查看
