一、产品介绍

本系列电压互感器为单相、户内、干式半封闭产品，使用时单台或二台一组，JDZ-3、6、10二台一组时为V/V连接，JDZF-3、6、10二台一组时为V/V/V连接，分别适用于额定频率50Hz或60Hz，额定电压为3、6、10KV电力系统中作电能计量、电压监控和继电保护用。

二、使用条件

1、海拔高度不超过1000米；

2、周围环境温度不高于+40℃。不低于-5℃；

3、周围空气的相对湿度不大于85％（20℃）；

4、安装场所无腐蚀性的气体。

三、结构简介

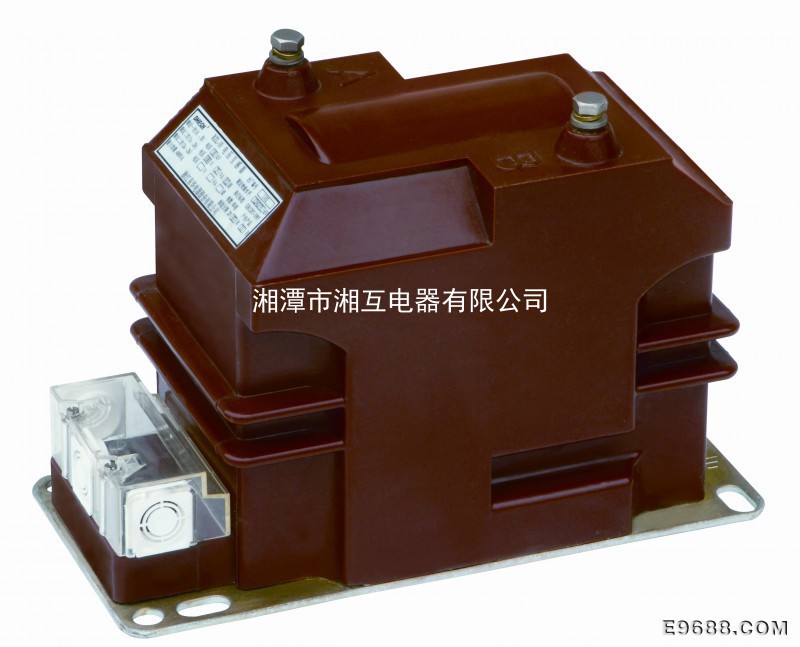

JDZ-3、6、10 ; JDZF-3、6、10型 互感器为半封闭外铁芯结构，绕组为环氧树脂全真空浇注全绝缘结构。铁芯采用优质硅钢片叠装而成。互感器绝缘靠环氧树脂，产品体积小、重量轻，安装仅占有限空间。所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮。一次绕组引出线端子的标志为A、X;二次绕组引出线端子的标志为a、x，均在浇注体上清晰标注。在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。整体结构紧凑，使用方便。
