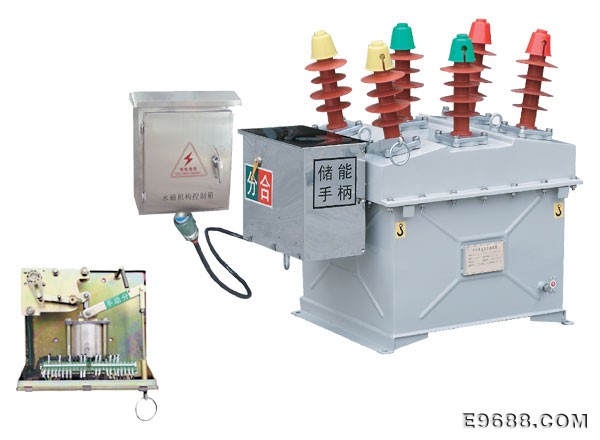

ZW8-12型户外高压真空断路器（以下简称断路器）是额定电压12KV，三相交流50HZ的新型户外高压开关设备，主要用于城网和农网的配电系统中，作开断、关合负荷电流、过载电流及短路电流之用。

      ZW8-12G型组合电器是在ZW8-12型真空断路器侧边加装隔离刀组合而成，具有可靠的机械连锁，可作为分段开关使用。

      该产品配专用弹簧操动机构，可进行手动操作、电动操作及自带高压PT、自备打操作电源进行遥控操作，是电网无油化改造和配电自动化工程的理想设备。



二.产品型号及含义

    Z W 8-12 (G)/ T630-20

    Z:真空断路器；

     W:户外；

    8：设计序号；

    12：额定电压(KA)；

    G：带隔离刀；

    T：弹簧操动机构；

    630：额定电流(A)；

   20：额定短路开断电流（KA）.



三.正常使用条件

    a.环境温度：上限+40°c,下-30°c;

    b.海拔高度：不超过2000m;

    c.风压不超过700pa(相当于风速34m/s);

    d.无经常剧烈震动；

    e.防污等级：III级。
