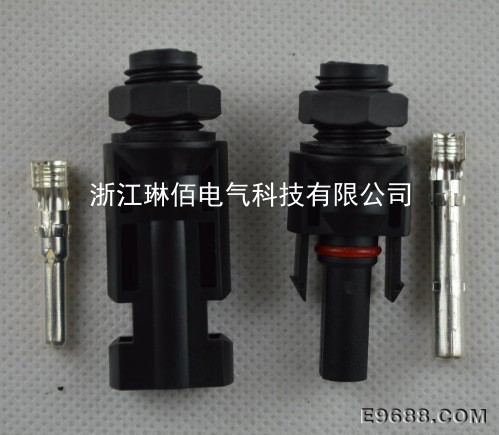

MC4 connector  Technical Data技术参考

额定电流

Rated current :  30A (2.5-6mm2)

保护等级

Degree of protection: IP2*/IP67

额定电压

Retaed voltage:   1000V DC

阻燃等级

Flame class  :  UL94-V0

测试电压

Test voltage:     6000V(50Hz,1min)

安全型

Safety class:     II

过电压类型/污染指数

Overvoltage category/Polution degree:CATIII/2

适配线径

Suitable class:   OD4.5-7.0(2.5-4.0mm2)

连接器接触电阻

Contact resistance of plug connectosr: 0.5mΩ

插入力/拔出力

Insertion force/withdrawal force:≤50N/≥50N

连接器导体材料 铜，镀锡

Contact material: Copper,Tin Plated

接线方式 压接

Connecting System: Crimp connection

连接器绝缘材料

Insulation material : PPo

工作温度范围

Temperature range: -40~+125℃
