品牌HB PRODUCTS
应用
检测气体和空气中常见润滑油的液位开关
温度
0..+60°C
可售卖地
全国
型号

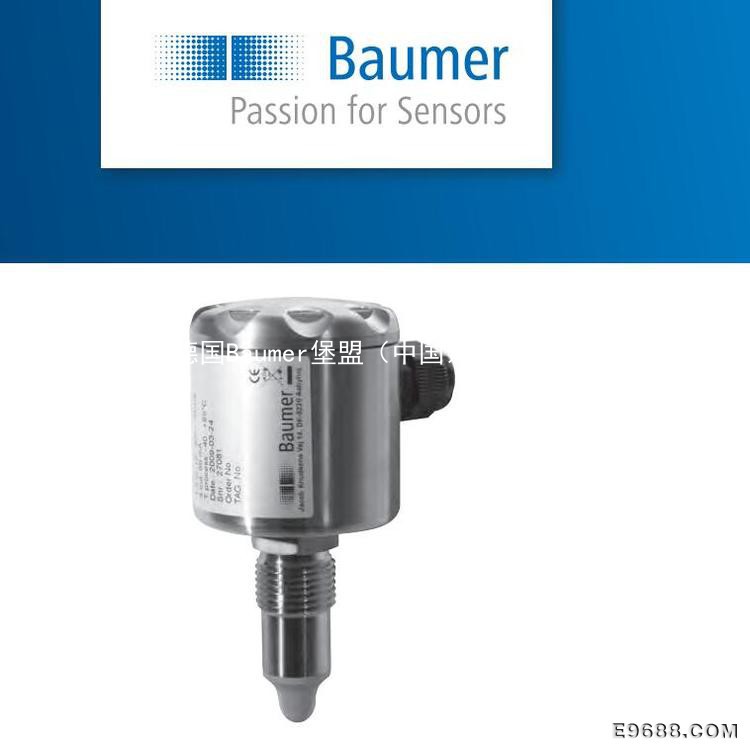

HBSO1-PNP/NO-1基于频率扫描技术的点液位检测，适用于高温卫生应用。
过程温度高达 200 °C
外壳设计带有 360° 状态指示器
用于卫生和工业应用
规格
属性 价值
设备类型 液位开关
安装类型 螺纹
开关量输出 即插即用
机身材质 不锈钢
最低工作温度 -40°C
最高工作温度 +85°C
最大直流电压 36V
最大电流 35毫安
最大压力 <10bar
目前评级 35毫安
系列 LFFS传感器
辐射信号 100 180 MHZ
过程连接 卫生型：G1/2、3-A/DN38 或滑动
联系
适配器 参见第 5 页
绝缘材料 PEEK Natura
机械数据
外壳不锈钢，W1.4301/AISI 304
过程连接 不锈钢，W1.4404/AISI 316 L
安布。温度 -40 85 °C
过程温度
标准。 & 3-A/DN38
滑动连接
< 1 小时，温度 < 60 °C
-40 115 °C（见曲线 1）
-40 200 °C（见曲线 1）
-40 140 °C
防护等级 IP67 (IEC 529)
媒体压力
（用 20°C 的水测试）
标准 G? 卫生 < 10 bar
3-A DN38 < 40 巴
滑动连接 < 16 bar
振动 IEC 60068-2-6，GL 测试2
安装任意位置
电气连接
电缆接头 M16 塑料、镀镍黄铜或
不锈钢
插头 M12 镀镍黄铜或
不锈钢
其他电气数据
电源 12,5 36 VDC，最大 35 mA
阻尼 0 10 秒。
上电时间 <2 秒。
滞后 ± 1 毫米
重复性 ± 1 毫米
反应时间 0.1 秒。 （100 毫秒）
批准/符合性
认证/符合 EN 1935/2004、EN 10/2011、EN
2023/2006，EN 50155 铁路，3-A，
EHEDG、FDA、WHG（泄漏和溢出）
cULus，2 类，E365692
产品和包装的处置
根据GJ法律或通过返回堡盟。
电磁兼容数据
抗扰度 EN 61326
排放 EN 61326
防爆数据 (ia)
内部电感 Li < 10 μH –
内部电容 Ci < 33 nF –
屏障数据 U < 30 VDC ;一世
– < 0.1 安；磷
– < 0.75 瓦 –
认证 Ex ia IIC T5、ATEX II 1G（见表 1）
供电范围 24 30 VDC
温度等级 T1 T5：-40 < Tamb < 85 °C
认证 Ex tD A20 IP67 T100 °C，ATEX II 1D（见表 1）
供电范围 12,5 30 VDC
温度等级 T100 °C：-40 < Tamb < 85 °C
认证 Ex nA II T5、ATEX II 3G（见表 1）
供电范围 12,5 30 VDC
温度等级 T1 T5：-40 < Tamb < 85 °C
输出
输出（有源） 50 mA，短路和
高温保护
输出类型 PNP、NPN 或数字输出（推挽式）
输出极性 见图纸
有源“低”NPN 和数字输出
(-VDC +2.5V)±0.5V；负载 1 kOhm
主动“高”PNP 和数字输出
(VDC -2.5V)±0.5V；负载 1 kOhm
关断漏电流 ± 100 μA Max
