PTC热敏绕阻保护继电器主要通过监测电机温度的继电器，通过内置于电动机的热敏电阻探头感测电机绕组温度，保护最为直接、准确；可选择手动复位、自动复位；保护标准电动机热过载；保护变阻器、轴承、电容器等易发热器件；适合于频繁起动、恶劣环境等特殊状况应用,中国市场唯一通过船级认证ABS. | 型号及名称 | WTRD1 |
| 绕组保护继电器（PTC热敏继电器） |
| 供电电压 | 48/110/220-240/380-415/440VAC/ |
| 辅助 | 24VDC±10% |
| 输出触点 | 1CO |
| 跳闸设置 | |

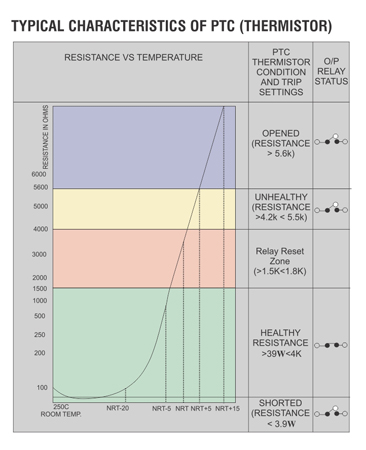

| 热敏传感器健康性 | 40Ω-4kΩ |
| 热敏传感器跳闸 | 4.1Ω-5.5KΩ |
| 热敏传感器开启 | 5.6K Ω及以上 |
| 热敏传感器短路 | 40Ω或更低 |
| 跳闸时间延迟 | 少于2秒 |
| 重置模式 | 自动/人工（可选） |
| 复位阻值 | 低于1.51 |
| 外形尺寸（长宽直径） | 76x30.5x117.5 |
| 安装方式 | 导轨 |
| 重量 | 300克 |
| Supply Voltage | | |
| |
| | Auxiliary |
: | 110-120/220-240/380-440 V AC/24 V DC 50Hz(60 Hz)±10% | | |
|
| Output Contacts | : | 1 CO |
| |
|
| Trip Setting |
| |
| |
| | Thermistor Sensor Healthy |
| | Thermistor Sensor Trip |
| | Thermistor Sensor Open |
| | Thermistor Sensor Short |
:
:
:
: | | | 40 ohm - 4 K ohm |
| 4.1 K ohm - 5.5 K ohm |
| 5.6 K ohm and above |
| 39 ohms and below |
| |
|
| Trip time delay | : | Less than 2 secs. |
| |
|
| Resetting | : | Below 1.51 K |
| |
|
| Dimensions (mm) | | |
| |
| | Overall (L x W x D) |
| | Mounting (L x W) |
:
: | 76 x 30.5 x 117.5
68 mm centre to centre / 35 mm Rail Mounting | | |
|
| Weight | : | 300 gms. |
| |
|
| Resetting Mode | : | Auto / Manual (Optional) |
|
| Note: |
| |
| | Wherever not specified Contact Rating : 5A @ 230 V AC (resistive) |
