4.2.1 功能

　　ARD2F系列智能电动机保护器(以下简称保护器)，采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、绕组超温等多种情况进行保护，设有SOE故障事件记录功能，方便现场维护人员查找故障原因，并通过LCD中文液晶显示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。该保护器具有RS485远程通讯接口，DC4~20mA模拟量输出，方便与PLC、PC等控制机组成网络系统，实现电动机运行的远程监控。

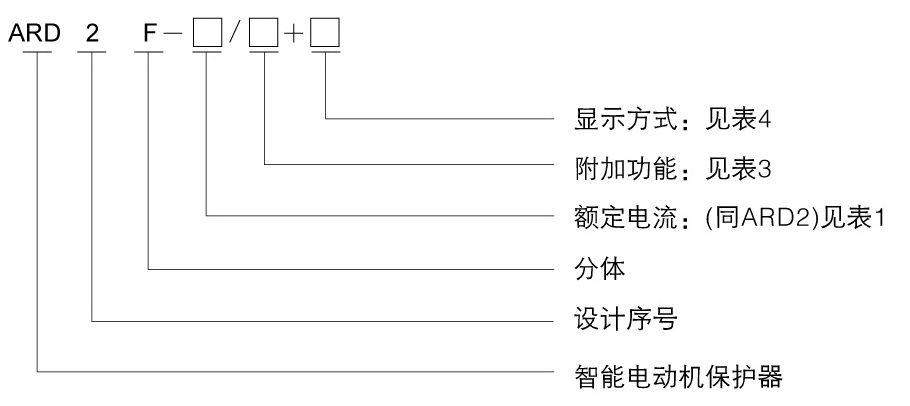

　　4.2.2 型号说明

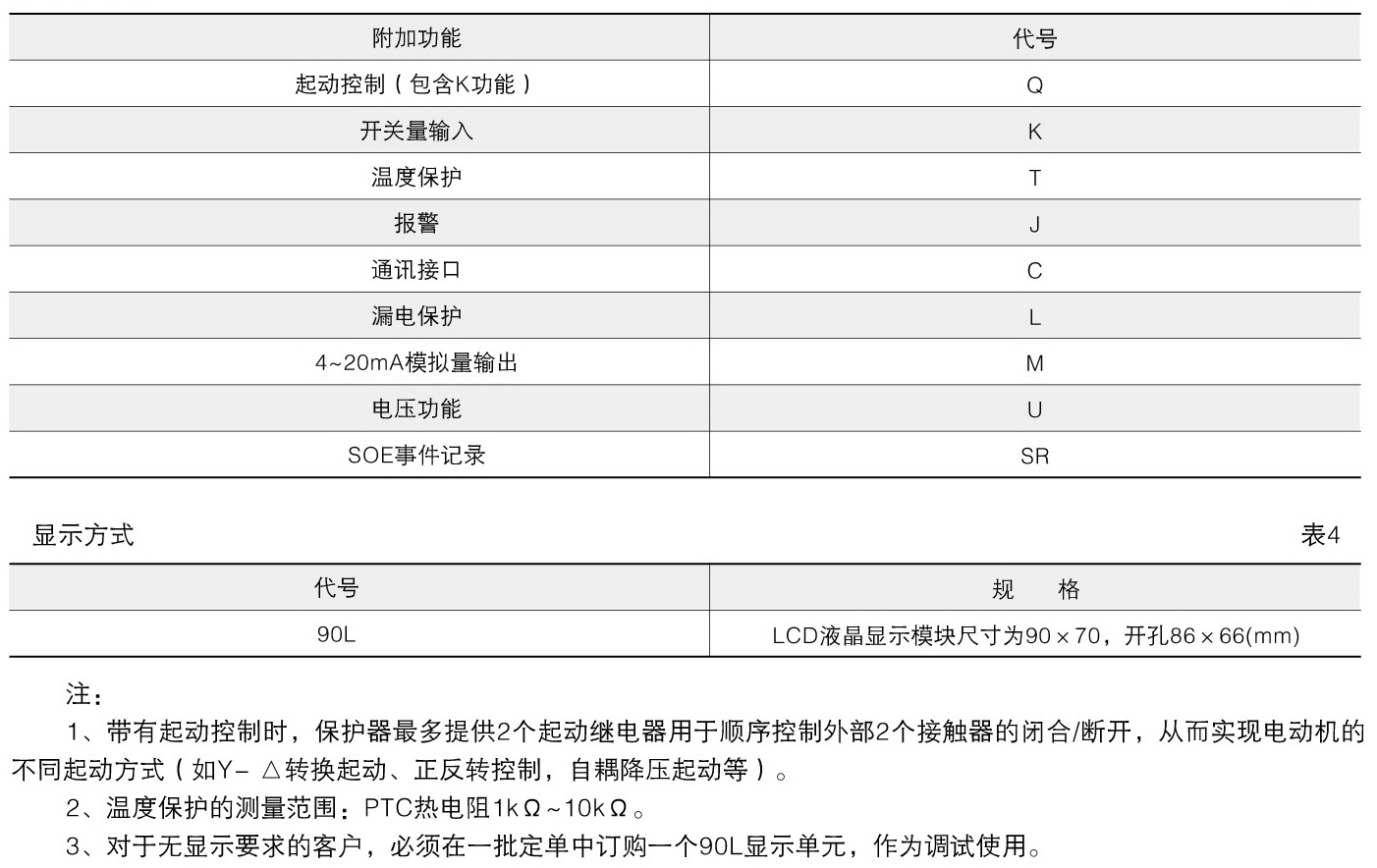

　　附加功能

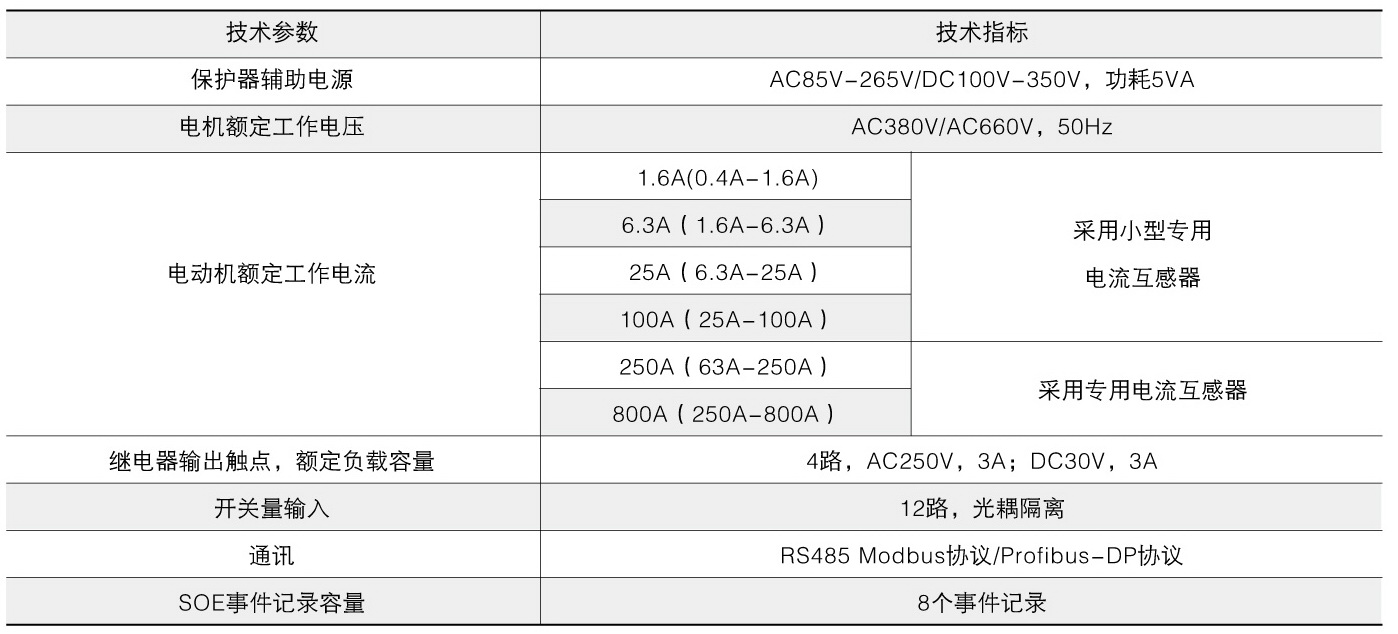

　　4.2.3 技术指标

　　4.2.4 外形及尺寸(mm)

　　●主体模块

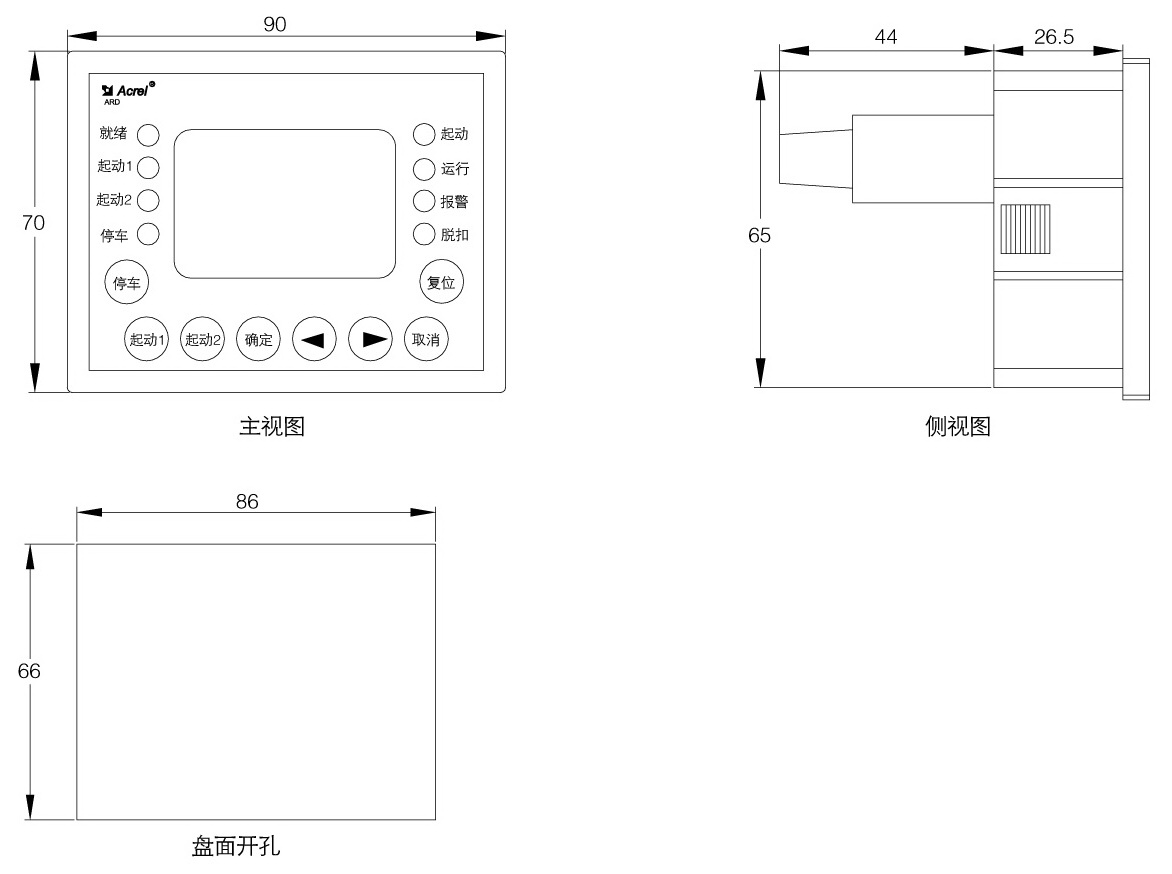

　　●显示单元

　　●互感器

　　同ARD2互感器部分

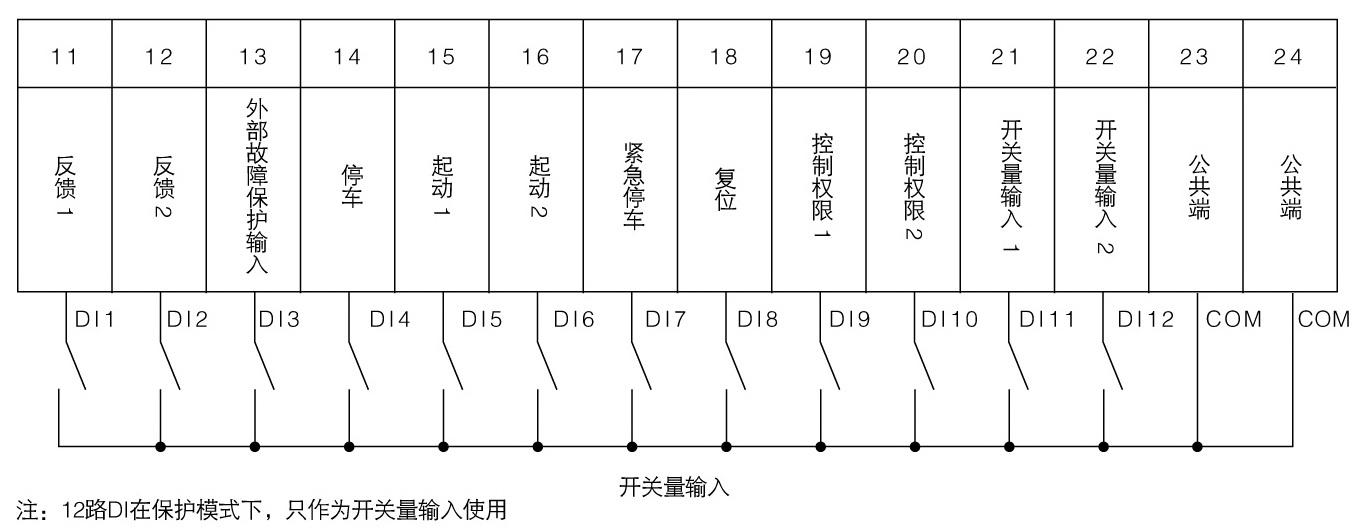

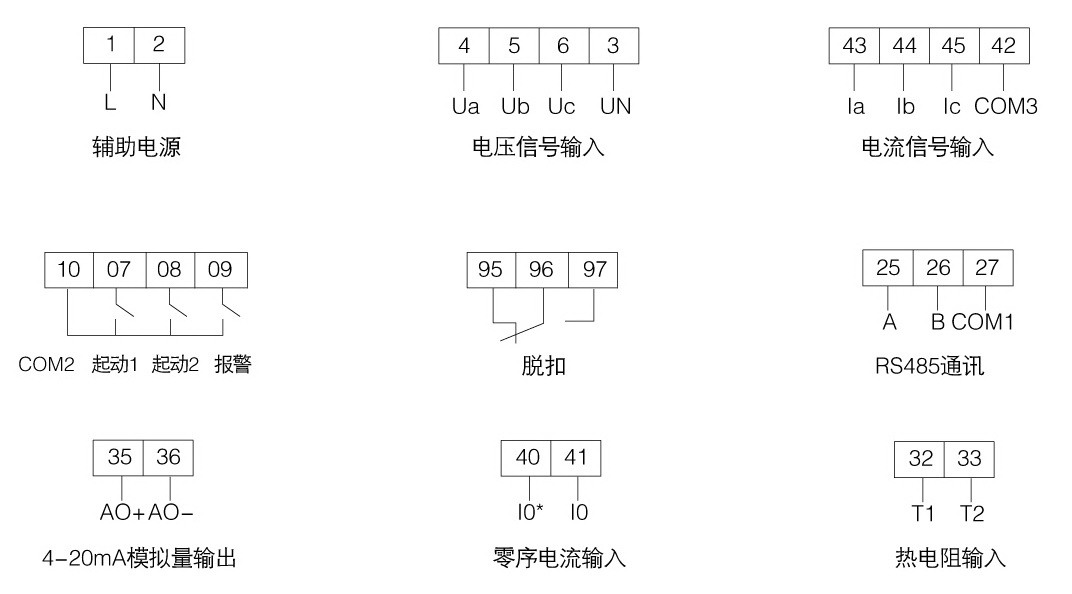

　　4.2.5 接线端子

　　4.2.6 应用方案

　　●保护模式接线图
点此处见（详情）
