PTC绕组保护继电器主要通过PTC监测电机温度的继电器，通过内置于电动机的热敏电阻探头感测电机绕组温度，保护最为直接、准确。可选择手动复位、自动复位； 保护标准电动机热过载；保护变阻器、轴承、电容器等易发热器件；适合于频繁起动、恶劣环境等特殊状况应用； 此产品是中国继电器市场唯一通过美国ABS船级认证产品。
型号及名称
S2WTR1
绕组保护继电器（PTC热敏继电器）
供电电压
12/24/VDC/100~120/220~240/415VAC,50HZ(60HZ)可以上下浮动10%
输出触点
2CO

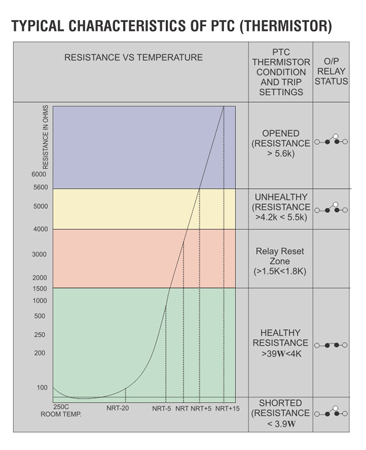

跳闸设置
热敏传感器健康性
40Ω-4kΩ
热敏传感器跳闸
4.1Ω-5.5KΩ
热敏传感器开启
5.6K Ω及以上
热敏传感器短路
0~39Ω
跳闸时间延迟
少于1秒
重置模式
自动/人工（可选）
复位阻值
低于1.51
外形尺寸（长宽直径）
90x60x35
导轨尺寸
35mm
重量
250克
Supply VoltageAuxiliary:12/24V DC/100-120/220-240V AC, 50Hz(60 Hz)±10%
Output Contacts:2 CO
Trip SettingThermistor Sensor HealthyThermistor Sensor TripThermistor Sensor OpenThermistor Sensor Short:
:
:
:40 Ω to 4K Ω4.1K Ω 5.5K Ω5.6K Ω above0 - 39 Ω
Trip time delay:Less than 1 Sec (Fixed)
Resetting:Below 1.51 K
Dimensions (mm)Overall (L x W x D)Mounting (L x W):
:90 x 35 x 60
35 mm Rail Mounting
Weight:250 gms.
Resetting Mode:Auto / Manual
Note:Wherever not specified Contact Rating : 5A @ 230 V AC (resistive)
