ALVD2-3RG 三相不平衡和相序|欠相继电器 - 供应商

ALVD2-3RG 三相不平衡和相序|欠相继电器

2017-06-13 07:54 点击:834

价格:未填

发送询价

三相不平衡和相序|欠相继电器用于监控AMF/转换开关面板及泵控制装置和三相空调控制面板中交流三相电源电压的一般性电压故障。欠过压、断相、相序、相位失衡和干运转故障。

型号及名称

ALV D2

欠/过电压及相故障继电器

供电电压

　　系统

110/240/380/415 /440V AC ±20% 50~60HZ

　　辅助

110V( 固定 )(220-230-240)OR(380-415-440) VAC±20%

输出触点

2 CO

跳闸设置值 ( 伏特 )

相位失衡

40V±6V( 固定 )

相序

有

　　欠压

80% 至 95 ％ ( 可调 )

　　过压

105% 至 120 ％ ( 可调 )

　　水位

无

跳闸延时

　开启断相 / 相序

3.5 秒 ±1.5 秒

　开启欠压 / 过压

少于 2 秒

重置模式

自动

重量

400 克

尺寸 (mm) ：

外形尺寸（长 × 宽 × 高）

76*56.5*117.5

安装尺寸（长 × 宽）导轨安装

67*46

Supply Voltage System : 110 / 240 / 380 / 415 / 440 V AC ±20% 50 / 60 Hz Auxillary : 110 V (Fixed) or (220 - 230 - 240) or
(380 - 415 - 440) V AC ±20% selectable

Output Contacts : 2 CO

Trip Setting(Volts) Phase Sequence : Yes Phase Unbalance : 40 V ±6 V (fixed)

Under
Voltage For 380-440V AC
For 220-240V AC
For 110 V AC line

80% to 95% (adjustable) of auxillary supply (±2% of set value) Over
Voltage For 380-440V AC
For 220-240V AC
For 110 V AC line

105% to 120% (adjustable) of auxillary supply (±2% of set value)

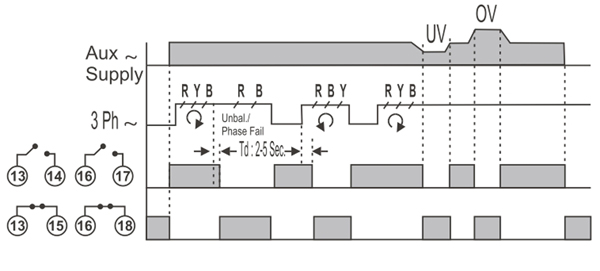

Trip Time Delay On Phase Failure : 3.5 secs. ± 1.5 sec On UV/OV : Less than 2 secs.

Resetting Mode : Auto Reset

Weight : 400 gms.

Dimensions (mm) Overall (L x W x D) : 76 x 56.5 x 117.5 Mounting (L x W) : 67 x 46 alt

/ 35 mm rail Mounting

Note: Wherever not specified Contact Rating : 5A @ 230 V AC (resistive) * CE marked products available on request.
