一、产品概述

KYSVG动态无功发生装置是柔性交流输电技术（Flexible AC Transmission System，简称FACTS）的主要装置之一，它代表着现阶段电力系统无功补偿技术新的发展方向。KYSVG动态无功发生装置能够快速连续地提供容性和感性无功功率，实现适当的电压和无功功率控制，保障电力系统稳定、高效、优质地运行。KYSVG动态无功发生装置并联于电网中，相当于一个可变的无功电流源，通过调节逆变器交流侧输出电压的幅值和相位，或者直接控制其交流侧电流的幅值和相位，迅速吸收或者发出所需要的无功功率，实现快速动态调节无功的目的。当采用直接电流控制时，直接对交流侧电流进行控制，不仅可以跟踪补偿冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。在配电网中，将中小容量的KYSVG动态无功发生装置安装在某些特殊负荷（如电弧炉）附近，可以显著地改善负荷与公共电网连接点处的电能质量，如提高功率因数、克服三相不平衡、消除电压闪变和电压波动、抑止谐波污染等。KYSVG动态无功发生装置是无功补偿领域最新技术应用的代表。

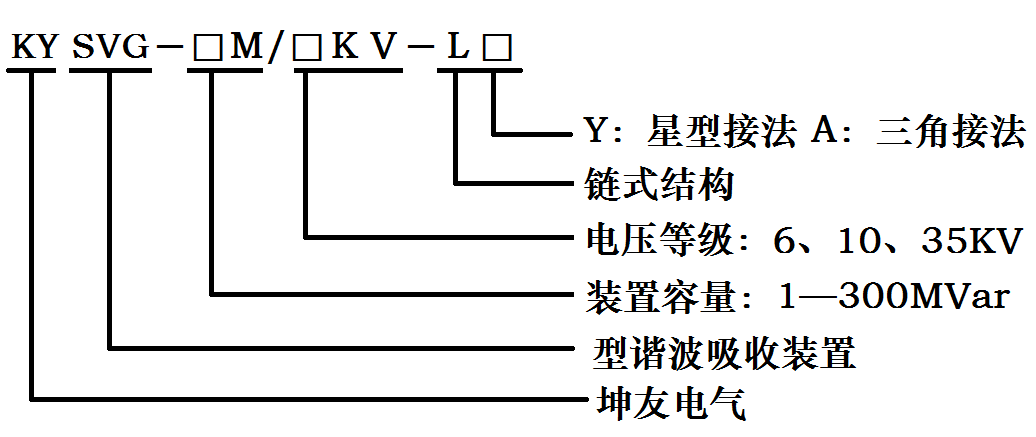

二、型号说明

三、技术参数

性能参数

额定工作电压（kV）

6kV/10kV/35kV

单台容量（MVar）

1MVar～300MVar，可多台并列运行扩展容量。

接线方式

三相三线

无功补偿效果

补偿后系统功率因数≥0.98

谐波特性

只补偿无功时，谐波电压畸变率<3%，谐波电流畸变率<2%

治理谐波时谐波抑制率>85％

稳态控制精度(%)

装置实际输出的无功与设定值之间最大允许偏差不超过±2.5%

响应时间(ms)

阶跃响应时间不超过4ms

过载能力（p.u.）

1.05倍过载连续运行10min

1.1倍过载运行时间3min

1.15倍过载运行时间1min

效率（%）

额定状态下可达到99%以上

保护功能

电网过压保护、输出速断保护、输出过流保护、过温保护、光纤通讯中断保护、IGBT驱动保护、直流过压保护。

通讯接口

支持RS232/RS485和CAN现场总线，备有计算机网络监控的RJ45扩展口和通信转换模块，可以灵活支持Modbus、Profibus、TCP/IP和IEC61850等通信协议。

工作环境条件

环境温度

-15℃～+45℃

相对湿度

<95%（不凝露）

海拨高度

≤1000米（如大于1000米则降额运行或特殊定制）
