主要功能：

实时谐波滤除：消除非线性负载产生的谐波电流，或消除电网侧的谐波电流，减小系统电压畸变率。

动态无功补偿：快速动态无功补偿，可发出容性无功或感性无功，改善系统功率因数。

降耗节能：减少线路损耗及变压器损耗，改善设备发热，延长设备使用寿命。

提高系统运行的稳定性、安全性、可靠性。

性能特点：

广：滤除的谐波次数范围广，可滤除2～50次谐波。既可滤波除特征谐波，也可滤除非特征谐波。

高：谐波滤除率高。在额定功率下，谐波电流滤除率可高达95％。

快：响应速度快。谐波补偿电流完全响应时间小于10MS。

稳：可单相动态注入补偿电流，改善系统三相不平衡。

自动消除谐振，无与系统产生谐振之忧，保障设备及系统安全运行；

可设定输出或最大100％限流输出，保证装置长期稳定运行，无设备过载之忧。

补：兼具滤波及无功补偿（感性或容性）功能，亦可单独设置为滤波或补偿功能。

1.   采用最新型LCD显示操作界面，操作简单方便；显示界面可以实时显示电压、电流、谐波等各参数。菜单设置灵活，可以选择消谐模式、无功补偿模式或谐波无功同时补偿模式；可设置目标功率因数及输出电流；实时故障记录和事件记录。

2.   设计选型简单，安装、操作和维护简单。

3.   可最大10台扩展并联运行。

4.   保护措施完善，具有系统电压过压保护、欠压保护；输出过流保护；过热保护；控制电压欠压保护等

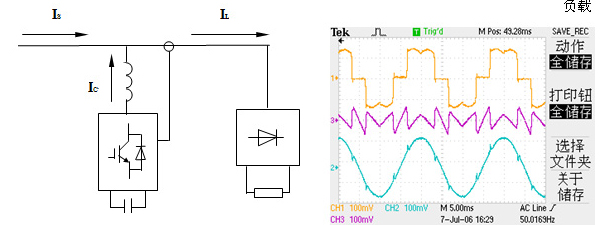

工作原理：

实时检测电网中负载电流，快速分离出谐波电流分量，并根据谐波电流的大小发出控制指令，实时产生大小相等、方向相反的补偿电流注入到电网中，实现瞬时抵消滤除谐波电流及无功补偿。

技术参数：

输入

工作电压（V）

AC380、AC690

工作频率（HZ）

50／60±4

性能指标

滤波范围

2～60次谐波

滤波能力

可高达95％（TDDI）

响应时间

≤10MS

功率因数矫正

有，可设定

限流能力

自动限流100％额定输出

接口模块

显示界面

最新型7吋全彩触摸屏，实时显示系统谐波和设备输出谐波电流

操作界面

增量、减量、设置、确认、运行、停止

界面指示

运行（绿）

显示语言

简体中文／英文

通讯接口

RS485／RS232

环境条件

环境温度

－10ºC～45ºC

存储温度

－40ºC～65ºC

相对湿度

最大95％，无凝露

海拔高度

4000M以下（1500M以上按国标规定折算）
