详细说明

品牌：陕西泰开

型号：ZW系列

额定电压：12KV

产品描述

ZW32真空断路器的产品概述

ZW32-12系列户外高压真空断路器由陕西泰开电气设备有限公司生产，用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

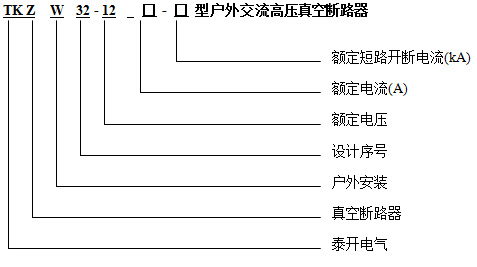

ZW32真空断路器的型号含义

TKZW32-12型号含义

ZW32真空断路器的功能特点

可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。断路器与隔离开关配合使用可组成具有明显断口的"组合断路器"。在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。
断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；
断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2-3个测量或计量互感器。
可配重合控制器构成重合器型智能断路器。基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。

ZW8真空断路器的使用环境

a.周围空气温度：上限+40℃，下限-30℃。
b.海拔不超过3000M；（若海拔增高可相应增加绝缘强度或加装设备）
c.风压不超过700Pa（相当于风速34m/s）
d.振幅：无经常性剧
e.污染等级：III

ZW32真空断路器的结构特点

a.断路器总体采用小型化设计，采用全封闭结构。弹簧操作机构密封布置在箱体的里面。
b.断路器本题主要是由导体回路，传动系统，绝缘系统等组成。
c.导电回路主要由进出线导电杆，导电支架，真空灭弧室等组成，真空灭弧室是断路器的主要部件，采用陶瓷外壳，杯状纵磁场触头结构，铜铬触头材料，具有良好的开断和关合短路电流能力，电寿命长。避免由于充油，充气带来的一系列问题。
d.传动系统主要由三相主轴，绝缘拉杆，拐臂，触头弹簧及分闸弹簧等组成。
e.断路器可在两相配有电流互感器，根据用户需要可安装50/5、100/5、150/5、200/5、400/5、630/5等规格。
f.断路器操作机构由合闸弹簧、储能系统、过电流脱扣器，分合闸系统等组成，可分手动电动操作两种。
g.手动操动机构具有手动储能、手动分、合闸和过流保护功能，如用户需要可加装浪涌电流延时保护器，即具有过电流延时保护功能。
h.电动操作机构须由独立电源供电，除具有电动储能、电动分、合闸和过电流保护外，同时还具有手动储能，手动分合闸和过电流保护功能。如用户需要可加装浪涌电流延时保护器，即具有过电流延时保护功能。
i.断路器也可配置智能开关控制器，设有三段式电流保护，零序保护重合闸。速断保护等多种保护功能。它支持多种通讯协议，允许选用多种通讯方式构成通讯网，即可对开关进行本地手动或遥控操作，也可通过通讯网实现远方遥控。如陪用响应的重合或分段控制装置，可作为重合器或分段器使用。
j.断路器的安装方式采用柱上座式安装。
