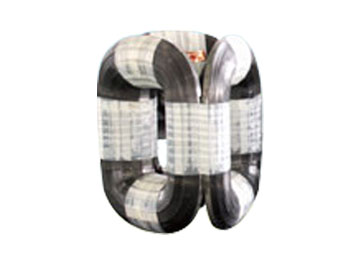

S13-M·RL立体卷铁心

产品/服务: 供应
品 牌: 山东华尚电气有限公司
有效期至: 长期有效
最后更新: 2017-07-04 10:30

配件:

单价:
面议
加入收藏
立即询价

(发货期限:)

  • VIP指数:    3 [第1年]
  • 认证信息:
  •   通过认证
  • 电话:0532-80698081
  • 手机:0532-80698081
  • 所在地区:山东-济宁市
  •
  • 收藏本公司 人气:991
    • 详细说明
     产品概述

    立体卷铁心突破了传统的平面结构,采用三相对称立体式结构,由三个几何尺寸完全相同的单框半圆形截面卷铁心,互成60º组合而成。该铁心心柱截面由两个半圆组成一个完整圆形,铁轭截面为半圆形。由于磁路中无气隙,卷绕更紧密,三个磁路长度一致,且都最短,因此节材且三相空载电流完全平衡。与平面式铁心相比,铁轭可以节材25%,而且与平面卷铁心相比,无论磁路对称性,空载损耗及铁心用量都更加经济合理。与叠片式铁心相比,除上述优点外,还可以减小心柱直径和线圈尺寸,从而具有更好的技术经济性。
    产品特点

    ² 三相磁路平衡:立体卷铁心的三相磁路相等且最短,因此三相磁路平衡;
    ² 损耗降低:磁通方向与硅钢片晶粒取向完全一致,大幅度降低空载损耗和空载电流;
    ² 噪声降低:卷铁心单框硅钢带卷绕紧密,三个铁心单框拼合固化为整体结构,铁心磁路连贯无气隙,可使噪声降低到最低限度;
    ² 材料节省:无废料加工,材料利用率接近100%,比平面叠铁心轻20%左右。
    ² 抗短路能力强:变压器夹件为三角形框架结构,由于三角形的稳定性,受短路电动力作用时,线圈圆周上各点受力均匀,因此抗短路能力得到极大增强;
    铁心真空退火:适宜的铁心真空退火工艺,可进一步细化硅钢片磁畴,提高硅钢片二次再结晶能力,可进一步降低硅钢片损耗。
